Każde urządzenie mechaniczne podlega oddziaływaniom sił, które prowadzą do powstawania niepożądanych drgań. Zrozumienie, jak działa tłumik drgań i jakie niesie korzyści, jest kluczowe dla zabezpieczenia maszyn przed szybkim zużyciem oraz zapewnienia ich optymalnej wydajności. W dalszej części omówione zostaną zasada funkcjonowania tłumików, ich zastosowania oraz wpływ na trwałość i eksploatację sprzętu.
Budowa i zasada działania tłumika drgań

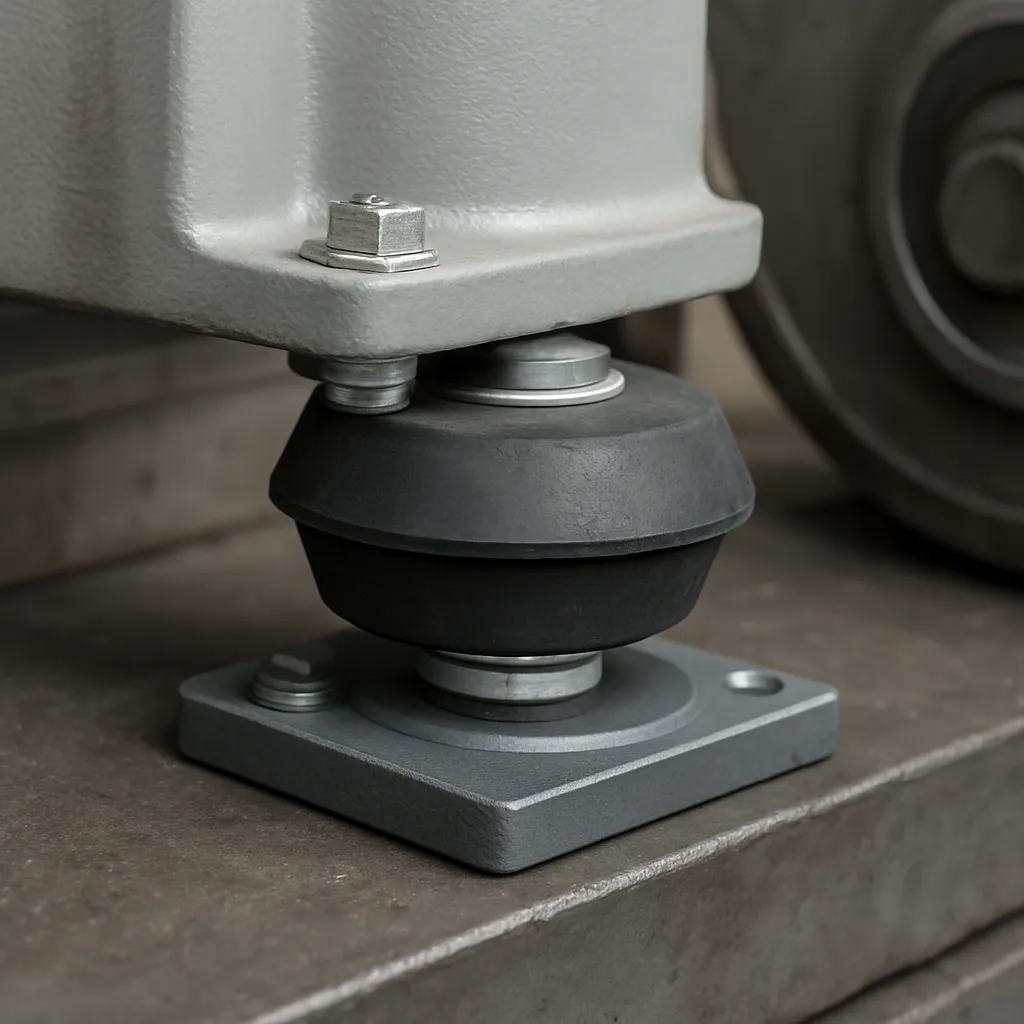

Tłumiki drgań to elementy skonstruowane w taki sposób, aby ograniczać amplitudę drgań przenoszonych pomiędzy elementami maszyny i podłożem. Ich budowa może być prosta lub zaawansowana, w zależności od warunków pracy i rodzajów wibracji, jakim mają przeciwdziałać.
Podstawowe komponenty
- Obudowa – stanowi zewnętrzną część, chroniącą wewnętrzne elementy przed uszkodzeniami i zanieczyszczeniami.
- Element sprężysty – wykonany z gumy, poliuretanu lub elastomeru; odpowiada za magazynowanie i oddawanie energii drgań.
- Element tłumiący – najczęściej wykonany z materiałów polimerowych lub hydraulicznych; absorbuje energię drgań i przekształca ją w ciepło.
- Połączenia montażowe – zapewniają prawidłowe osadzenie tłumika na konstrukcji maszyny lub fundamencie.
Mechanizm pracy
Gdy maszyna generuje drgania o określonej częstotliwości, energia kinetyczna zostaje przekazana na sprężyste oraz tłumiące elementy tłumika. Sprężysty element deformuje się pod wpływem obciążenia, magazynując część energii, natomiast element tłumiący konwertuje część tej energii na ciepło, co skutkuje amortyzacją drgań. Dzięki temu do konstrukcji nośnej trafia zredukowana siła, co przekłada się na stabilniejszą pracę i zmniejszone ryzyko awarii.
Zastosowanie tłumików drgań w maszynach przemysłowych
W każdej branży przemysłowej istnieją urządzenia, które wymagają odpowiedniej ochrony przed wpływem dynamicznych obciążeń. Tłumiki drgań znajdują swoje miejsce w wielu obszarach, od linii produkcyjnych po maszyny mobilne.
- Maszyny obróbcze – centra frezarskie, tokarki i szlifierki. Precyzyjne narzędzia nie tolerują drgań, które pogarszają jakość powierzchni i skracają żywotność wrzeciona.
- Sprężarki i pompy – stałe pulsacje ciśnienia mogą prowadzić do luźnych połączeń i awarii uszczelek. Tłumiki łagodzą te impulsy, chroniąc elementy hydrauliczne.
- Prasy hydrauliczne i mechaniczne – tłumiki montuje się między ramą a fundamentem, by zminimalizować przenoszenie drgań na budynek i sąsiednie maszyny.
- Systemy transportowe – przenośniki taśmowe czy rolkowe, w których tłumiki zabezpieczają silniki napędowe i reduktory przed nadmiernymi obciążeniami.
- Maszyny mobilne – pojazdy specjalistyczne, dźwigi czy walce drogowe, gdzie tłumiki chronią operatora i elektronikę pokładową.
Dzięki różnorodności dostępnych materiałów i konstrukcji każdy tłumik można dopasować do specyfiki danego zastosowania. Często wykorzystuje się sprężyny śrubowe współpracujące z układami hydraulicznymi dla uzyskania precyzyjnej regulacji tłumienia.
Wpływ na trwałość i efektywność maszyn
Bez odpowiedniej izolacji drgań komponenty maszyn zużywają się szybciej. W miejscach styku ruchomych elementów wzrasta tarcie, co prowadzi do powstawania mikropęknięć i erozji powierzchni. Wprowadzenie tłumików przynosi następujące korzyści:
- Ochrona łożysk – mniejsze uderzenia dynamiczne wydłużają okres eksploatacji łożysk tocznych i ślizgowych.
- Zachowanie precyzji – stabilniejsze warunki pracy narzędzi skrawających pozwalają utrzymać wymaganą dokładność wymiarową.
- Zmniejszenie hałasu – izolacja wibracji przekłada się na niższy poziom dźwięku emitowanego przez maszynę.
- Bezpieczeństwo operatora – redukcja wibracji w miejscu pracy minimalizuje zmęczenie i ryzyko urazów.
- Oszczędność energii – mniejsze straty mechaniczne i cieplne sprzyjają efektywnemu zużyciu materiałów eksploatacyjnych.
Systematyczne stosowanie tłumików wpływa również na planowanie przeglądów technicznych. Czasy międzyobsługowe mogą się wydłużyć, a koszty napraw ulec obniżeniu dzięki mniejszej liczbie awarii spowodowanych zmęczeniem materiału czy nadmiernym zużyciem elementów ruchomych.
Rodzaje tłumików drgań i kryteria wyboru
Dobór odpowiedniego typu tłumika drgań zależy od wielu czynników, takich jak zakres częstotliwości drgań, obciążenie dynamiczne, warunki środowiskowe oraz koszty eksploatacji.
- Tłumiki gumowe – ekonomiczne rozwiązanie do maszyn o umiarkowanych wibracjach. Charakteryzują się łatwą montażem i dobrą odpornością na chemikalia.
- Tłumiki poliuretanowe – oferują wyższą wytrzymałość i szerszy zakres tłumienia w porównaniu do gumy. Sprawdzą się przy większym obciążeniu i wyższych częstotliwościach.
- Tłumiki hydrauliczne – najbardziej skuteczne w zastosowaniach przemysłowych o dużych amplitudach drgań. Umożliwiają precyzyjną regulację siły tłumienia poprzez zmianę lepkości oleju.
- Tłumiki pneumatyczne – wykorzystują sprężone powietrze jako medium tłumiące. Zapewniają płynną pracę, jednak wymagają zasilania sprężarką oraz systemem sterowania.
- Tłumiki wieloosiowe – przeznaczone do maszyn, w których drgania występują w kilku płaszczyznach jednocześnie. Zatrzymują drgania poprzeczne i podłużne, gwarantując pełną ochronę.
Podczas wyboru tłumika warto zwrócić uwagę na specyfikację producenta dotyczącą maksymalnego obciążenia statycznego i dynamicznego, zakresu temperatur pracy, odporności na środki chemiczne oraz konieczności konserwacji. W przypadku maszyn krytycznych zaleca się współpracę z inżynierem zajmującym się analizą drgań, aby precyzyjnie dobrać model tłumika do konkretnego zastosowania.
Implementacja i serwis tłumików drgań
Prawidłowy montaż tłumików drgań to kluczowy etap wdrożenia. Należy przestrzegać poniższych zasad:
- Dokładne wyrównanie powierzchni montażowych i stosowanie odpowiednich środków antypoślizgowych.
- Stosowanie momentu dokręcania śrub zalecanego przez producenta, aby uniknąć zniszczenia elementów sprężystych.
- Regularna kontrola stanu zużycia materiału tłumiącego.
- Okresowa wymiana oleju w tłumikach hydraulicznych zgodnie z harmonogramem przeglądów.
- Monitorowanie poziomu drgań po montażu, by ocenić skuteczność tłumienia.
Ścisłe przestrzeganie procedur montażowych i serwisowych pozwala utrzymać tłumiki w optymalnej kondycji, co przekłada się na dłuższą trwałość maszyn oraz ograniczenie nieplanowanych przestojów.
