System awaryjnego zatrzymania maszyn, znany również jako E-stop, odgrywa kluczową rolę w zapewnieniu maksymalnego poziomu bezpieczeństwo w zakładach przemysłowych. W dobie rosnącej automatyzacja procesów produkcyjnych, każdy element ochrony operatów i sprzętu ma ogromne znaczenie. Poniższy tekst przybliża zasady działania systemu E-stop, jego typowe zastosowania oraz wymagania, jakie stawiają przed nim normy i przepisy.
Funkcjonalność i cechy systemu E-stop
Podstawowym celem systemu E-stop jest natychmiastowe wstrzymanie pracy maszyny lub linii technologicznej w sytuacjach zagrożenia. Dzięki zastosowaniu awaryjnego przycisku lub dźwigni operator ma możliwość szybkiego odcięcia dopływu energii do urządzenia, co minimalizuje ryzyko urazów oraz uszkodzeń sprzętu. Przycisk E-stop łączy w sobie kilka kluczowych cech:
- Prosta, solidna konstrukcja umożliwiająca natychmiastową reakcję
- Wyraźna sygnalizacja pozycji (wciśnięty/zwolniony)
- Bezpośrednie odcięcie zasilania elektrycznego lub pneumatycznego
- Możliwość zablokowania w stanie zatrzymania do momentu przeprowadzenia inspekcji
Główne komponenty systemu
System E-stop składa się z kilku elementów, które wspólnie tworzą niezawodne przeciwdziałanie awariom:
- Przycisk awaryjny – mechaniczny lub elektryczny element łatwy do zlokalizowania przez operatora.
- Moduł kontrolny – moduł logiczny odpowiedzialny za odbiór sygnału i przetwarzanie komend zatrzymania.
- Obwody bezpieczeństwa – dedykowane linie przewodów i bezpieczniki gwarantujące natychmiastowe odcięcie zasilania.
- Sygnalizatory i wskaźniki – diody, lampki lub wyświetlacze informujące o stanie urządzenia.
Rodzaje przycisków awaryjnego zatrzymania
W zależności od przeznaczenia i warunków pracy występują różne typy przycisków E-stop. Wybór właściwego modelu ma wpływ na efektywność reakcji i trwałość instalacji.
- Blokowane obrotowe – klasyczne przyciski z możliwością blokady w położeniu STOP po przekręceniu.
- Zwrotnikowe (pop-out) – przycisk unosi się na zewnątrz po wciśnięciu, sygnalizując stan awaryjny.
- Elastyczne przyciski nożne – dedykowane stanowiskom, gdzie ręce operatora są zajęte.
- Systemy modularne – składające się z wielu elementów, które można dowolnie konfigurować.
Wymagania montażowe i ergonomia

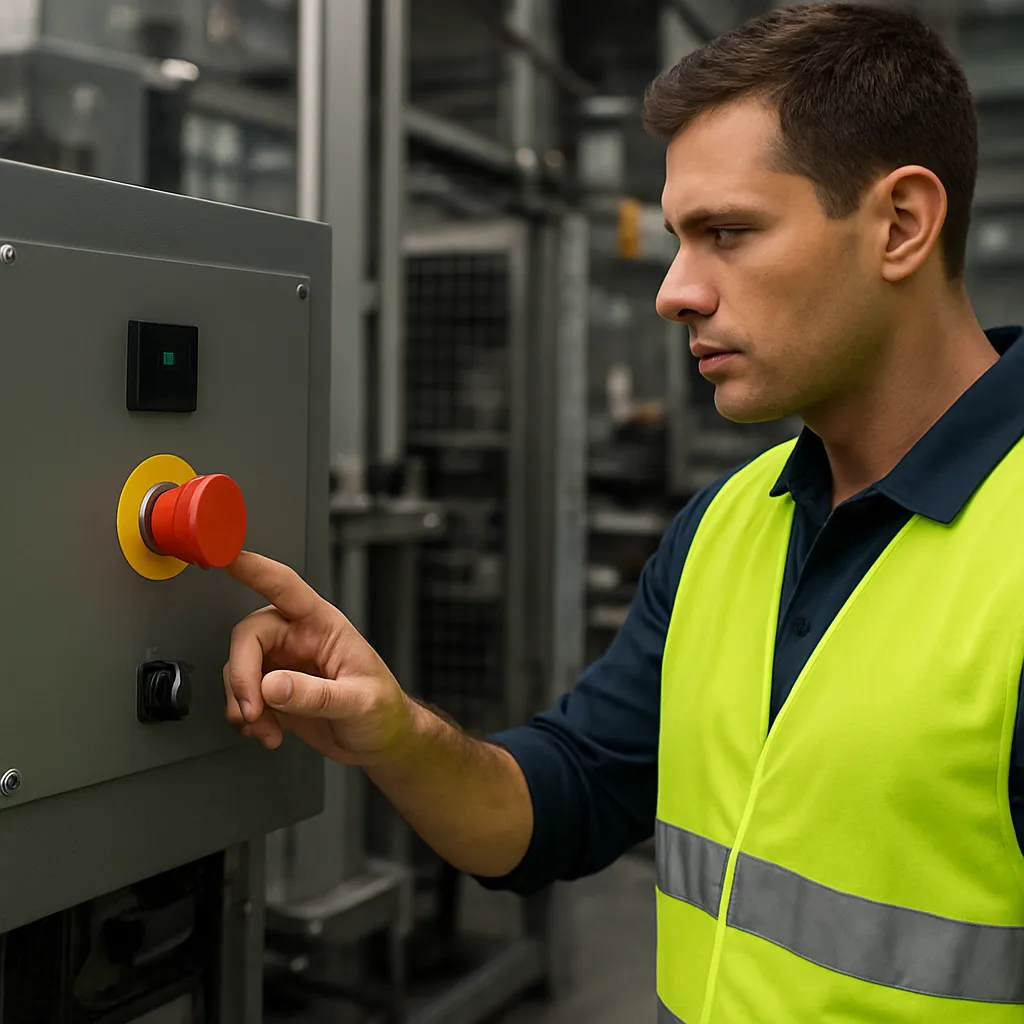

Aby przycisk E-stop był w pełni skuteczny, należy go zainstalować w miejscu dobrze widocznym i łatwo dostępnym dla operatora. Pod uwagę bierze się:
- Wysokość montażu – optymalnie na wysokości oczu lub w zasięgu ręki.
- Strefy pracy – przycisk powinien być umieszczony w kilku miejscach o krytycznym znaczeniu dla bezpieczeństwa.
- Oznakowanie i kolorystyka – jasny czerwony przycisk na żółtym tle podkreśla funkcję awaryjną.
Zastosowanie systemu E-stop w różnych branżach
Systemy awaryjnego zatrzymania wykorzystywane są w niemal każdej dziedzinie przemysłu, od maszyn CNC, poprzez taśmociągi w przetwórstwie spożywczym, aż po roboty przemysłowe w branży motoryzacyjnej. Ich wszechstronność wynika z prostego założenia: szybka reakcja w sytuacjach niebezpiecznych. Przykładowe obszary zastosowań:
- Linie montażowe – możliwość natychmiastowego zatrzymania procesu produkcji w przypadku wykrycia wadliwego elementu.
- Maszyny tnące i formierskie – kluczowe dla zminimalizowania obrażeń spowodowanych przez ostrza lub formy.
- Roboty i manipulatory – w sytuacjach nieplanowanego ruchu ramion robota.
- Stacje pakujące – ochrona pracowników podczas obsługi taśm transportujących opakowania.
Integracja z systemami sterowania
Nowoczesne systemy E-stop często współpracują z zaawansowanymi sterownikami PLC i systemami SCADA, co pozwala na:
- Analizę przyczyn zatrzymania i rejestrację zdarzeń w archiwum zdarzeń.
- Automatyczne powiadamianie służb serwisowych o awarii.
- Zdalne restartowanie procesu po spełnieniu procedur bezpieczeństwa.
Normy i regulacje dotyczące systemów E-stop
W Unii Europejskiej obowiązują liczne przepisy dotyczące maszyn i urządzeń, w tym dyrektywa maszynowa 2006/42/WE. Kluczowe wymagania zawarte są także w normach z serii EN ISO 13850. Zgodność z tymi dokumentami zapewnia:
- Odpowiednie parametry obwodów bezpieczeństwa.
- Kwalifikację komponentów posiadających odpowiednie certyfikaty.
- Procedury konserwacji i kontroli okresowej urządzeń.
- Dokumentację techniczną potwierdzającą zgodność z certyfikacja.
Kryteria oceny ryzyka
Ocena ryzyka powinna uwzględniać m.in. prędkość maszyny, siły działające na operatora oraz czasy zatrzymania. Im wyższe zagrożenie, tym bardziej zaawansowane obwody moduł zabezpieczające należy zastosować.
Praktyczne aspekty wdrożenia systemu E-stop
Wdrażanie systemu awaryjnego zatrzymania wymaga współpracy zespołu inżynierów, serwisantów oraz operatorów. Kluczowe etapy to:
- Analiza procesów i identyfikacja potencjalnych zagrożeń.
- Dobór odpowiedniego typu przycisków i modułów bezpieczeństwa.
- Projektowanie rozmieszczenia punktów E-stop na maszynie.
- Testy funkcjonalne i walidacja działania w warunkach produkcyjnych.
- Szkolenie personelu w zakresie obsługi i procedur awaryjnych.
Utrzymanie i inspekcje
Regularne kontrole to gwarancja prawidłowego działania systemu. Zaleca się:
- Miesięczne testy przycisków i sygnalizatorów.
- Coroczny przegląd całej instalacji przeprowadzany przez certyfikowany serwis.
- Natychmiastową wymianę uszkodzonych elementów.
Przyszłość systemów awaryjnego zatrzymania
W miarę rozwoju przemysłu 4.0 systemy E-stop ewoluują w kierunku integracji z IoT i sztuczną inteligencją. Pozwala to na predykcyjną konserwację, analizę danych operacyjnych i dalsze zwiększenie niezawodność oraz płynność procesów produkcyjnych. Wdrażanie inteligentnych czujników umożliwi bieżące monitorowanie stanu urządzeń, a także automatyczne inicjowanie procedur zatrzymania jeszcze przed wystąpieniem krytycznej awarii.
