Robot SCARA to zaawansowane urządzenie z zakresu automatyzacji, które zyskało popularność zwłaszcza w procesach wymagających dużej precyzji i dużej szybkości operacji. Charakterystyczna budowa i prosta konstrukcja sprawiają, że te roboty doskonale sprawdzają się w zadaniach typu pick-and-place, montażu oraz kontroli jakości. Niniejszy artykuł przybliża kluczowe aspekty konstrukcyjne, przedstawia główne zastosowania w różnych branżach oraz omawia zalety i ograniczenia wynikające z ich konstrukcji.
Budowa i zasada działania robota SCARA
Konstrukcja mechaniczna

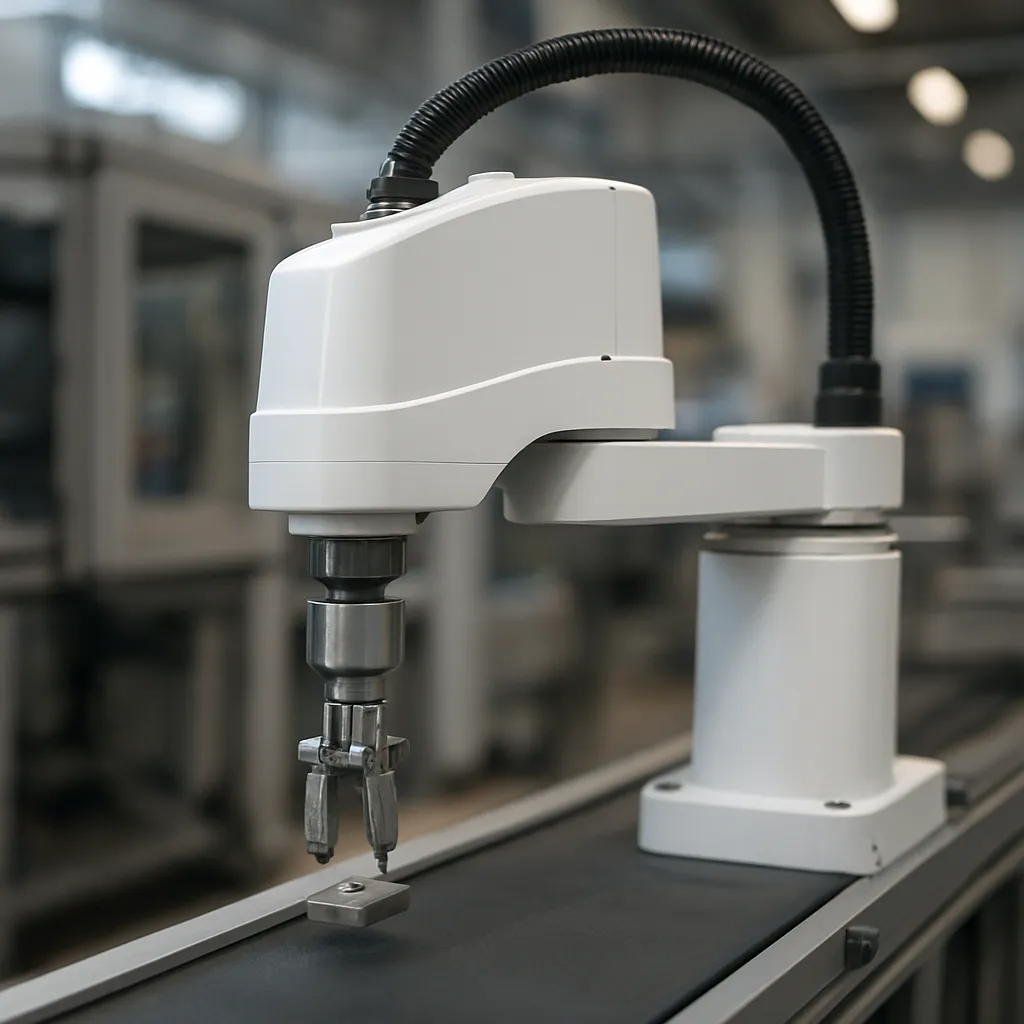

Roboty SCARA (Selective Compliance Assembly Robot Arm) wyróżniają się specjalną, spłaszczoną architekturą ramion, dzięki której uzyskuje się elastyczność w płaszczyźnie poziomej oraz sztywność w pionie. Typowa konstrukcja składa się z:
- Podstawa stanowiąca stabilny punkt obrotu;
- Ramię pierwsze – silnikowy element obrotowy nadający ruch bazowy;
- Ramię drugie – kolejny przegub obrotowy, odpowiadający za precyzyjne pozycjonowanie w osi XY;
- Przegub pionowy – pozwalający na ruch w osi Z, często realizowany przez siłownik pneumatyczny lub elektryczny;
- Efektor końcowy (chwytak lub narzędzie) – odpowiedzialny za manipulację detalu lub narzędziem pomiarowym.
Podstawowe zasady kinematyki
Kinematyka robota SCARA opiera się na kombinacji dwóch obrotowych stopni swobody i jednego ruchu liniowego. Taka konfiguracja umożliwia szybkie i powtarzalne ruchy w płaszczyźnie poziomej oraz pionową zmianę wysokości. W praktyce sterowanie wymaga obliczeń odwrotnej kinematyki, aby przekształcić współrzędne docelowe w odpowiednie wartości kątów silników i skoku osi Z.
Zastosowania w różnych branżach
Przemysł elektroniczny
W montażu podzespołów elektronicznych roboty SCARA są cenione za:
- Precyzyjne osadzanie elementów na płytkach drukowanych (PCB);
- Szybkie podawanie komponentów do zautomatyzowanych linii produkcyjnych;
- Kontrolę jakości poprzez wspomaganie systemów wizji przemysłowej.
Sektory motoryzacyjny i mechaniczny
W zakładach produkujących części samochodowe i obrabiarki robot SCARA najczęściej wykorzystuje się do:
- Montażu modułów i podzespołów silników;
- Obsługi maszyn skrawających – podawanie i odbieranie detali;
- Testowania działania czujników czy przyrządów pomiarowych.
Branża spożywcza i farmaceutyczna
Dzięki łatwej sterylizacji i modularnemu designowi roboty SCARA stosowane są także w:
- Sortowaniu kapsułek i opakowań;
- Napełnianiu fiolek i dozowaniu preparatów;
- Zadaniach pick-and-place w strefach czystych (clean room).
Zalety i ograniczenia robotów SCARA
Główne atuty
- Wysoka prędkość ruchu w płaszczyźnie poziomej, co przekłada się na krótkie cykle operacyjne.
- Powtarzalność ruchów na poziomie setnych milimetra, idealna dla precyzyjnych procesów montażowych.
- Kompaktowa konstrukcja umożliwiająca łatwe zintegrowanie z liniami produkcyjnymi.
- Niskie koszty eksploatacji dzięki ograniczonej liczbie osi i prostocie mechanicznej.
- Możliwość pracy w środowiskach wymagających kontroli czystości i sterylności.
Ograniczenia technologiczne
- Ograniczony zasięg w osi Z – robot SCARA zwykle realizuje niewielkie wychylenia w pionie.
- Brak pełnej elastyczności 6-osiowych ramion – niektóre skomplikowane trajektorie mogą wymagać innych typów robotów.
- Wrażliwość na przeciążenia – nadmierny moment obrotowy może prowadzić do szybszego zużycia przegubów.
Przyszłość i kierunki rozwoju robotów SCARA
Integracja z systemami Industry 4.0
Coraz częściej roboty SCARA łączone są z chmurą i systemami analitycznymi, co pozwala na:
- Monitorowanie stanu pracy w czasie rzeczywistym;
- Predykcyjną konserwację opartą o analizę danych z czujników;
- Optymalizację procesów produkcyjnych na podstawie zebranych statystyk.
Nowe materiały i napędy
W najnowszych rozwiązaniach wdraża się:
- Kompozyty i lekkie stopy, obniżające masę ramion;
- Silniki liniowe i bezszczotkowe ukierunkowane na redukcję drgań;
- Zaawansowane układy tłumienia wibracji, poprawiające jakość ruchu.
Rozszerzona rzeczywistość i interakcja człowiek–robot
W przyszłości przewiduje się, że roboty SCARA będą współdziałać z operatorami za pomocą:
- Interfejsów AR (Augmented Reality) – wizualizacji trajektorii i pozycji w czasie rzeczywistym;
- Sensorów dotyku i siły – umożliwiających bezpieczne współdziałanie na tych samych stanowiskach;
- Algorytmów uczenia maszynowego – samodzielnie usprawniających sekwencje manipulacji.
