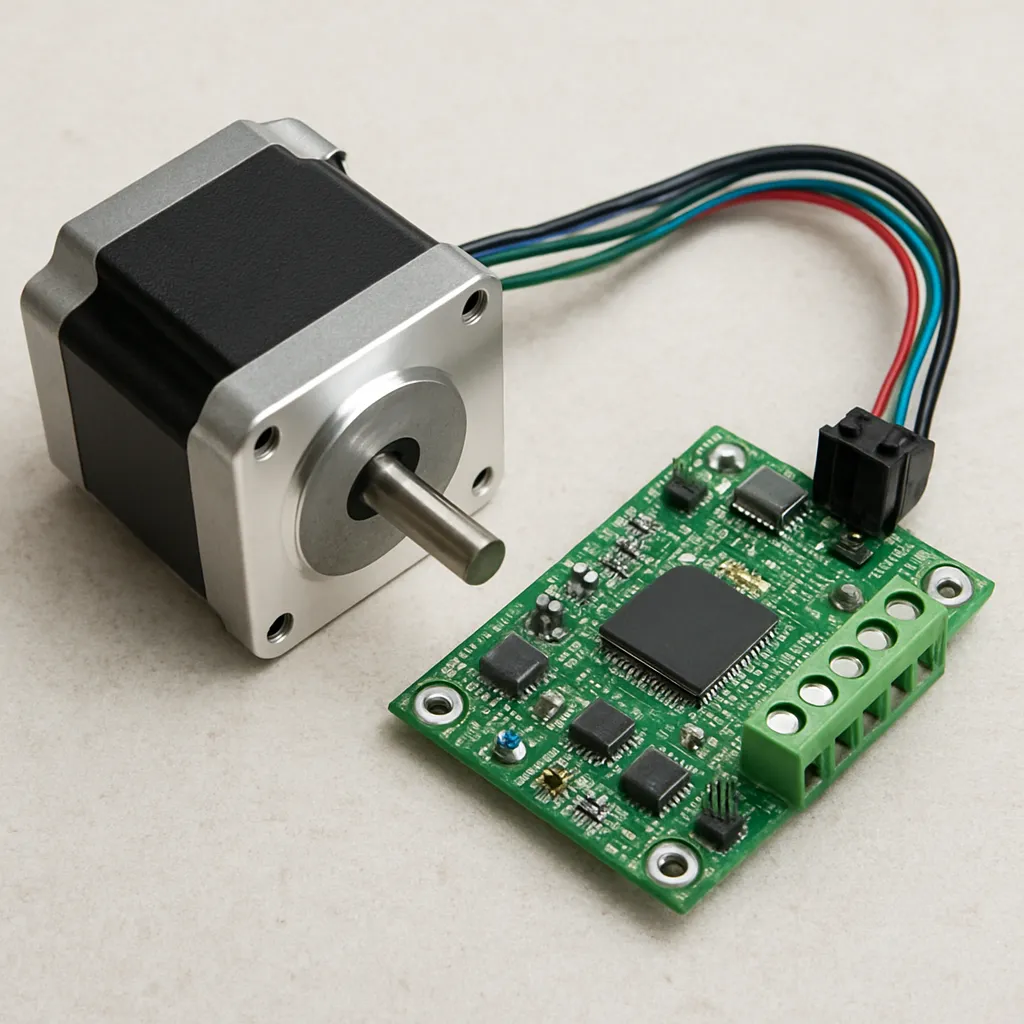

Napęd krokowy to kluczowy element w dziedzinie automatyki i robotyki, umożliwiający precyzyjne pozycjonowanie oraz kontrolę prędkości ruchu. Dzięki unikalnej budowie i metodom sterowania, silniki krokowe znalazły zastosowanie w wielu urządzeniach, gdzie wymagana jest wysoka precyzja oraz powtarzalność ruchu. Poniżej przedstawiono najważniejsze aspekty konstrukcji, zasadę działania oraz metody sterowania napędami krokowymi.
Budowa i zasada działania
Każdy napęd krokowy składa się głównie z dwóch elementów: statora i rotora. Stator wyposażony jest w uzwojenia, tworzące poszczególne fazy, natomiast rotor to magnes lub rdzeń ferromagnetyczny. Zmiana przebiegu prądu w uzwojeniach powoduje wytworzenie pola magnetycznego, które przyciąga lub odpycha rotor, przesuwając go o określony kąt zwany krokiem.
Podstawowe komponenty
- Uzwojenia faz – definiują pozycję rotora w kolejnych krokach.
- Magnesy – w napędach typu permanent magnet utrzymują stałe pole magnetyczne.
- Czujniki – w bardziej zaawansowanych systemach monitorują aktualne położenie wału.
Rodzaje napędów krokowych
- Permanent magnet – rotor z magnesami trwałymi, prostsza budowa, większy moment w niskich prędkościach.
- Variable reluctance – rotor zębatkowy, zmiana reluktancji pozwala na ruch kroczny.
- Hybrid – łączy cechy obu powyższych, oferując wysoką rozdzielczość i moment obrotowy.
Sterowanie napędem krokowym
Kluczowym elementem całego układu jest sterownik, który generuje impulsy odpowiednio sekwencyjne do uzwojeń silnika. Istnieje kilka metod sterowania, różniących się liczbą kroków na obrót i gładkością pracy:
- Tryb pełnokrokowy – każda faza jest aktywowana w pełni, co daje największy moment obrotowy, ale najmniejszą liczbę kroków.
- Tryb półkrokowy – naprzemiennie aktywuje pojedyncze i dwie fazy, zwiększając liczbę pozycji pośrednich.
- Mikrokrokowanie – dzieli krok podstawowy na wiele mniejszych (np. 8, 16, 32 kroki), co skutkuje płynniejszym ruchem i wyższą rozdzielczością.
Sygnały sterujące
Najczęściej stosowane interfejsy to:
- Wejście STEP/DIR – impuls krokowy i informacja o kierunku.
- Wejście PWM – modulacja szerokości impulsu do regulacji prądu.
- Interfejs SPI/I²C – w zaawansowanych sterownikach do konfiguracji parametrów pracy.
Regulacja prądu i zabezpieczenia
Aby uniknąć przegrzania i zapewnić optymalny moment, sterowniki wykorzystują układy pomiaru prądu w czasie rzeczywistym. Wyróżniamy:
- Ograniczenie prądu (current limiting) – zabezpiecza przed przeciążeniem.
- Detekcja błędu (overcurrent fault) – wyłącza wyjście w przypadku zwarcia.
- Monitorowanie temperatury – chroni przed uszkodzeniem uzwojeń.
Zaawansowane strategie sterowania
Aby uzyskać najlepszą efektywność, w aplikacjach wymagających wysokiej dynamiki i precyzji sięga się po dodatkowe metody:
- Sterowanie wektorowe – pozwala na utrzymanie stałego momentu przy zmiennym obciążeniu.
- Kalibracja kroków – analiza położenia rzeczywistego za pomocą enkoderów i korekta sekwencji.
- Zmienna szybkość narastania prądu – adaptacja prędkości i częstotliwości impulsów w czasie przyspieszania i hamowania.
Zastosowania napędów krokowych
Dzięki swojej niezawodności i łatwości implementacji, napędy krokowe znalazły szerokie zastosowanie w:
- Drukarkach 3D – precyzyjne sterowanie osiów X, Y i Z.
- Frezarkach CNC – powtarzalne pozycjonowanie narzędzi.
- Robotyce edukacyjnej – proste sterowanie ruchem manipulatorów.
- Automatach przemysłowych – systemy przenośników i pakowarek.
- Urządzeniach laboratoryjnych – analizatorach, mikroskopach skaningowych.
Korzyści wynikające z zastosowania napędów krokowych to m.in.:
- Brak konieczności stosowania sprzężenia zwrotnego w wielu prostych aplikacjach.
- Łatwość integracji z układami mikroprocesorowymi.
- Wysoka odporność na przeciążenia chwilowe.
- Możliwość pracy w trybie mikrokroki zapewniająca wyjątkową gładkość ruchu.
