Czujniki oparte na indukcji elektromagnetycznej stanowią fundament wielu aplikacji automatyki przemysłowej. Urządzenia te, nazywane potocznie czujnikami indukcyjnym, pozwalają na bezkontaktową detekcja obecności obiektów wykonanych z różnych rodzajów metali. Dzięki swojej prostej budowie i wysokiej trwałości są powszechnie wykorzystywane w systemach sterowania, zabezpieczeń oraz procesach produkcyjnych.
Co to jest czujnik indukcyjny

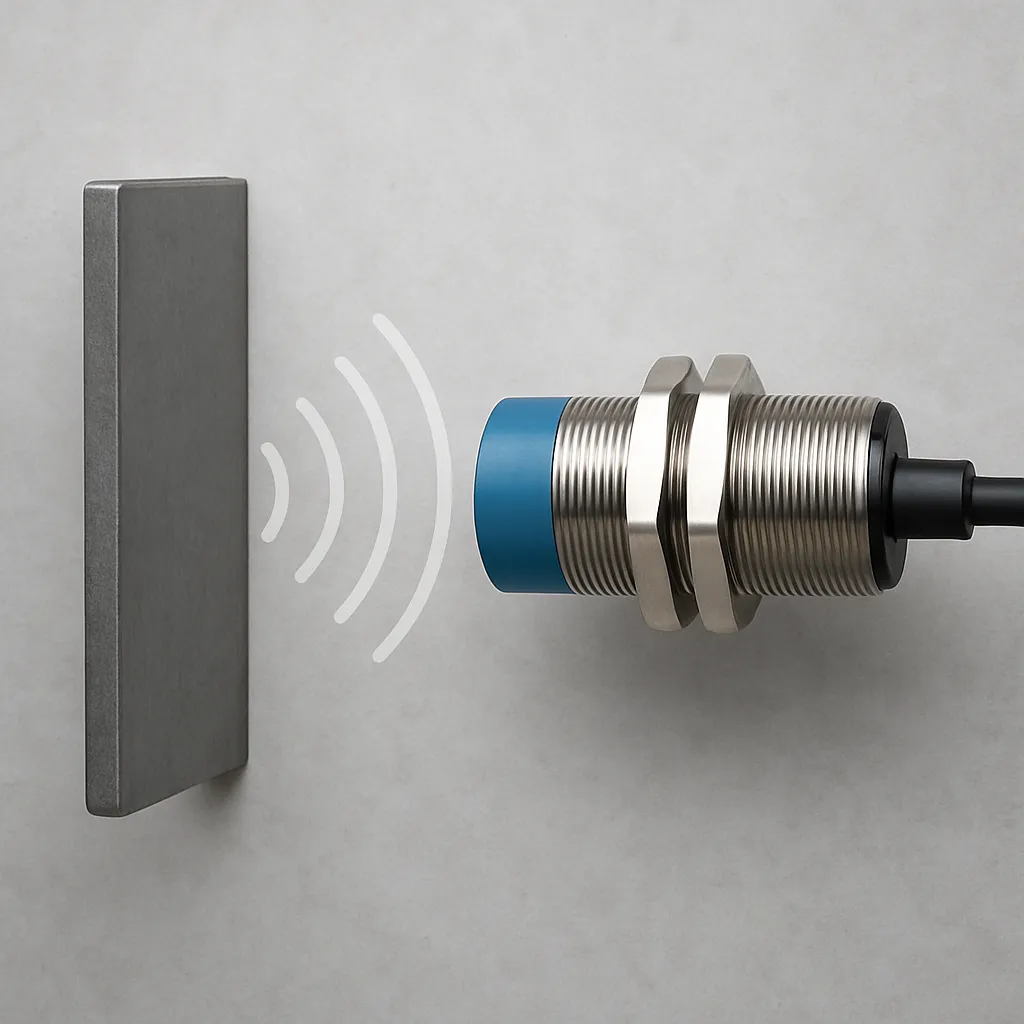

Czujnik indukcyjny to element elektroniczny, który wykrywa obecność obiektów metalowych, wykorzystując zmiany w polu elektromagnetycznym utworzonym przez wewnętrzną cewka. W odróżnieniu od rozwiązań optycznych czy ultradźwiękowych, nie wymaga on linii wzroku ani specjalnego czyszczenia soczewek, co przekłada się na dużą niezawodność w zapylonych i wilgotnych środowiskach.
- Geometria: najczęściej cylindryczna lub kwadratowa.
- Zakres wykrywania: od kilku milimetrów do kilkudziesięciu milimetrów.
- Stopień ochrony: IP67, IP68, a nawet IP69K przy zastosowaniu specjalnych uszczelnień.
Terminy kluczowe
- pole – obszar, w którym oddziałuje siła magnetyczna.
- elektromagnetyczne – dotyczące zjawisk związanych z prądem i magnetyzmem.
Zasada działania i budowa
Podstawą funkcjonowania czujnika indukcyjnego jest generator drgań elektromagnetycznych, który wzbudza zmienne pole magnetyczne w otoczeniu cewkay. Kiedy do strefy tego pola zbliża się element przewodzący, w jego strukturze krystalicznej powstają prądy wirowe (zwane prądami Foucaulta), powodując lokalne tłumienie drgań generatora. Zmiana amplitudy lub fazy sygnału jest następnie wykrywana przez układ elektroniczny, który generuje sygnał wyjściowy.
- Oscylator wysokiej częstotliwośći – kluczowy dla uzyskania odpowiedniej czułości.
- Układ detekcji – analizuje zmiany parametrów drgań.
- Stabilizator temperaturowy – zapewnia powtarzalność pomiarów w szerokim zakresie temperatur.
Elementy wykonane z żelaza czy stali zwiększają tłumienie drgań bardziej intensywnie niż aluminium czy miedź, dlatego czujniki często kalibruje się pod kątem konkretnego rodzaju metalu.
Zastosowania w przemyśle
Czujniki indukcyjne znajdują zastosowanie w wielu sektorach gospodarki, tam gdzie kluczowa jest pomiar położenia, prędkości czy obecności obiektów. Poniżej lista najczęstszych aplikacji:
- Automatyzacja linii montażowych – kontrola obecności części.
- Maszyny CNC – wyznaczanie granicznych położeń osi.
- Przemysł motoryzacyjny – wykrywanie elementów nadjeżdżających na taśmie.
- Pakowanie i sortowanie – liczenie detali z dużą prędkością.
- Systemy bezpieczeństwa – blokady przeciwwłamaniowe i zamki elektromagnetyczne.
Zalety pracy bezstykowej
- Brak zużycia mechanicznego elementów ruchomych.
- Odporność na wstrząsy i drgania.
- Wysoka powtarzalność i niezawodność działania.
- Możliwość pracy w środowiskach z dużą ilością pyłów i wilgoci.
Parametry i kryteria doboru
Przy wyborze czujnika indukcyjnego należy zwrócić uwagę na kilka kluczowych parametrów, które decydują o efektywności i stabilności pracy:
- Czułość i odległość wykrywania – większość modeli oferuje zakres od 1 mm do 30 mm. Im większy zasięg, tym bardziej zaawansowana elektronika i droższa konstrukcja.
- Materiał obudowy – stal nierdzewna, tworzywo sztuczne czy mosiądz. Wybór zależy od środowiska pracy i wymagań mechanicznych.
- Stopień ochrony IP – niezbędny w miejscach narażonych na zalanie lub zapylenie.
- Długość i rodzaj przewodu – dostępne wersje z przewodem wyprowadzonym prosto lub kątowo oraz z różnymi złączkami M8, M12.
- Parametry temperaturowe – zakres pracy od -25°C do +70°C lub nawet do +100°C w specjalnych wykonaniach.
W przypadku aplikacji wymagających wysokiej precyzji pomiarów przy zmiennych warunkach środowiskowych warto rozważyć modele z aktywną kompensacją temperaturową oraz układami diagnostycznymi, które sygnalizują uszkodzenie lub odchyłki parametrów drgań.
Wyzwania i rozwój technologii
Pomimo licznych zalet, czujniki indukcyjne muszą spełniać coraz wyższe wymagania. Nowoczesne układy mikrokontrolerowe pozwalają na dynamiczne dostosowywanie częstotliwośći pracy oraz automatyczną kalibrację, co zwiększa dokładność i zakres detekcji. Badania nad nowymi materiałami magnetycznymi i cienkimi powłokami ochronnymi otwierają perspektywy dla czujników o mniejszych rozmiarach i większej odporności na czynniki chemiczne.
Połączenie technologii bezprzewodowej i energooszczędnych przetworników umożliwia wdrożenie czujników indukcyjnych w sieciach IIoT (Industrial Internet of Things), gdzie kluczowa jest nie tylko pomiary, ale także zdalny monitoring i analiza danych w czasie rzeczywistym.
