Przenośnik śrubowy to jedno z najpopularniejszych urządzeń transportu wewnętrznego w przemyśle. Wykorzystuje obracającą się śrubę zatopioną w obudowie, dzięki czemu możliwe jest przesuwanie sypkich, granulowanych, a nawet półpłynnych materiałów na określoną odległość i pod pewnym kątem. W artykule poznasz zasady działania, konstrukcję oraz sposób doboru kluczowych parametrów przenośnika śrubowego.
Zasada działania przenośnika śrubowego
Podstawowym elementem przenośnika jest śruba, nazywana również helisą, osadzona w rurze lub korycie. Po uruchomieniu napędu śruba zaczyna się obracać, wprawiając materiał w ruch wzdłuż osi urządzenia. Dzięki temu produkt jest przemieszczany od punktu wsypu do miejsca wysypu.
1. Ruch rotacyjny i liniowy
- Obrót śruby generuje siły ścinające i tarcie, które przesuwają cząstki materiału.
- W zależności od kąta nachylenia przenośnika, część materiału może cofać się, dlatego ważne jest odpowiednie dopasowanie prędkości obrotowej.
2. Wpływ kąta nachylenia
- Przy poziomym ułożeniu przenośnik osiąga maksymalną wydajność.
- Przy bardziej stromym kącie konieczne jest zmniejszenie prędkości lub zastosowanie specjalnych konstrukcji spiralnych, by uniknąć wycofywania materiału.

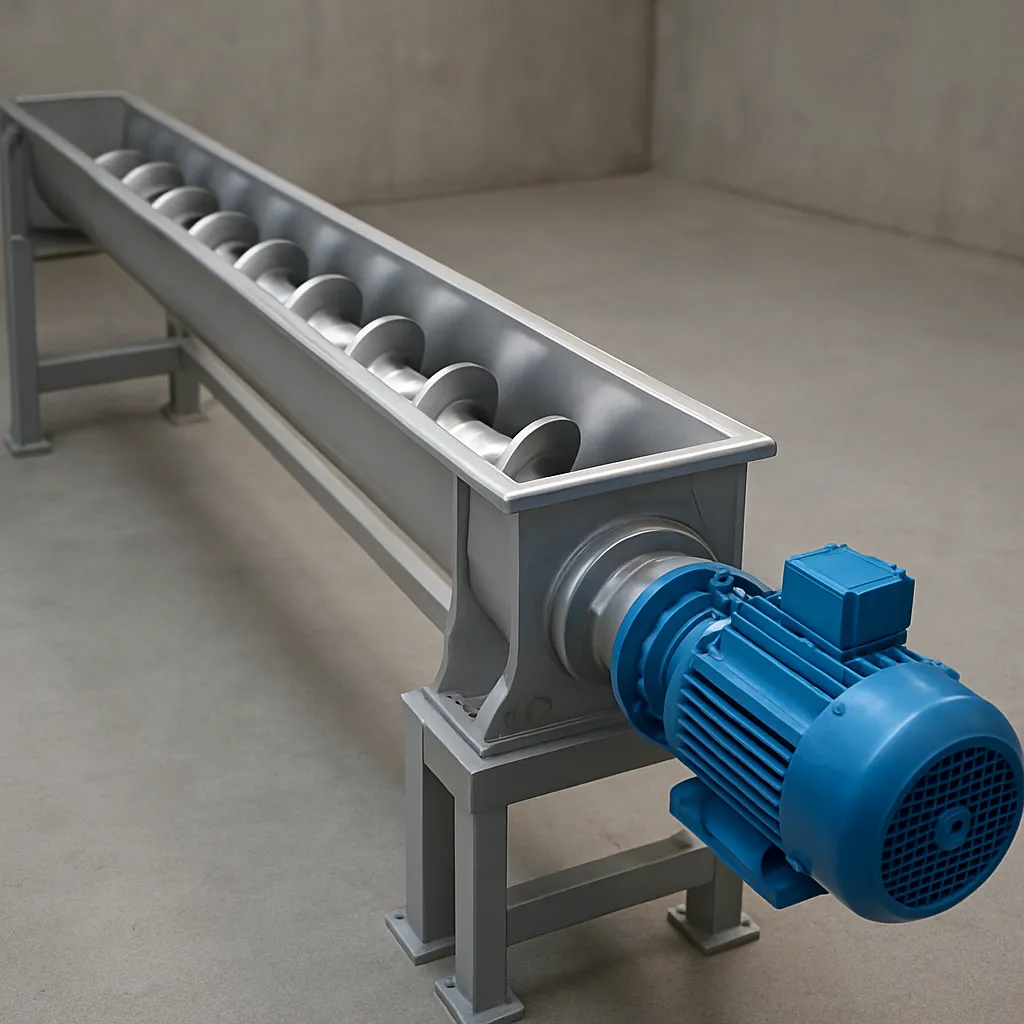

Główne elementy i materiały konstrukcyjne
Przenośnik śrubowy składa się z kilku kluczowych komponentów, każdy z nich wpływa na trwałość i efektywność pracy całego układu.
Obudowa i koryto
- Obudowa – standardowo wykonana ze stali węglowej lub nierdzewnej (AISI 304, AISI 316), chroni śrubę przed uszkodzeniami i ogranicza pylenie.
- Koryto – w kształcie litery U lub zamkniętego cylindra, dobierane na podstawie rodzaju materiału i stopnia jego zsypywania.
Śruba napędowa
- Rodzaje śrub: jednozwojowa, wielozwojowa, płaskownikowa, łopatkowa.
- Średnica i skok helisy – wpływają na przepustowość i gęstość załadunku.
Napęd i układ przeniesienia napędu
- Silnik elektryczny z przekładnią zębatą lub pasową.
- Skrzynia biegów – pozwala na regulację prędkości obrotowej i momentu obrotowego dostarczanego do śruby.
- Łożyska i uszczelnienia – kluczowe dla utrzymania szczelności i minimalizacji zużycia.
Jak dobrać parametry przenośnika śrubowego
Wybór właściwych parametrów decyduje o bezawaryjnej pracy, ekonomii eksploatacji oraz żywotności urządzenia. Poniżej omówiono najważniejsze czynniki do uwzględnienia.
1. Przepustowość i gęstość nasypowa materiału
- Określenie masy lub objętości, którą trzeba przetransportować w ciągu godziny.
- Pomiar gęstości nasypowej (kg/m3) wpływa na dobór średnicy śruby oraz prędkości obrotowej.
2. Długość i kąt nachylenia
- Dłuższe przenośniki mogą wymagać sekcji pośrednich lub podporowych, żeby zminimalizować odkształcenia śruby.
- Kąt większy niż 15° może spowodować osypywanie się materiału, więc zaleca się zmniejszenie skoku helisy lub montaż kołnierzy antycofających.
3. Prędkość obrotowa
- Optymalny zakres: 10–60 obr./min, w zależności od charakterystyki materiału.
- Zbyt duża prędkość prowadzi do nadmiernego ścierania i hałasu, za niska – do niskiej wydajności.
4. Wybór materiałów
- Stal węglowa – do standardowych zastosowań, gdzie nie występuje agresywne środowisko.
- Stal nierdzewna – przy pracy z żywnością, chemikaliami czy przy dużej wilgotności.
- Powłoki antyadhezyjne – zabezpieczają przed przywieraniem lepkich substancji.
5. Napęd i moment obrotowy
- Dobór momentu na podstawie oporów tarcia i ciężaru przetransportowanego ładunku.
- Zastosowanie falownika – umożliwia regulację prędkości w zależności od aktualnych potrzeb produkcyjnych.
Zastosowania i korzyści z wykorzystania przenośnika śrubowego
Przenośniki śrubowe cieszą się uznaniem w wielu branżach dzięki elastyczności konstrukcyjnej i stosunkowo niskim kosztom eksploatacji.
- Młyny i młynki – przesyp granulatu do komór mielenia.
- Przemysł spożywczy – transport zbóż, mąki, cukru i innych produktów sypkich.
- Przemysł chemiczny – przesuwanie proszków, pigmentów czy żywic.
- Rolnictwo – podawanie pasz, usuwanie obornika.
- Biogazownie – dozowanie fermentowalnych odpadów.
Zastosowanie przenośnika śrubowego przekłada się na oszczędność miejsca, możliwość pracy w zamkniętym systemie oraz niski poziom hałasu w porównaniu z innymi urządzeniami transportu.
