System pomiaru narzędzia w maszynach CNC odgrywa kluczową rolę w zapewnieniu wysokiej jakości obróbki oraz minimalizacji kosztów produkcji. Dzięki zaawansowanym rozwiązaniom technicznym możliwe jest monitorowanie i kontrola parametrów narzędzi w czasie rzeczywistym, co przekłada się na dokładność detali, powtarzalność procesów oraz optymalizację całego cyklu produkcyjnego.
Znaczenie pomiaru narzędzia w CNC
W każdej gałęzi przemysłu obróbka skrawaniem musi sprostać rosnącym wymaganiom dotyczącym precyzji i jakości. Wprowadzenie systemów pomiarowych do maszyn CNC pozwala na:
- Kalibracja narzędzia przed rozpoczęciem procesu – eliminując błędy wynikające z niewłaściwych ustawień.
- Monitorowanie zużycia ostrza w czasie rzeczywistym, co skraca czas przestojów na wymianę narzędzi.
- Automatyczną kompensację zużycia krawędzi skrawającej, co wydłuża żywotność narzędzia i zmniejsza odrzuty.
- Redukcję odpadów materiałowych dzięki dokładnemu pozycjonowaniu detalu i unikalnemu sterowaniu trajektorią.
Przed wdrożeniem systemu pomiarowego wiele przedsiębiorstw boryka się z problemami związanymi z częściami niezgodnymi, co prowadzi do zwiększonych kosztów i wydłużonego czasu cyklu. Dzięki sondowaniu narzędzi na stole maszyny można skutecznie eliminować te niepożądane zjawiska.
Kluczowe elementy systemu pomiarowego
Nowoczesne systemy pomiaru narzędzi opierają się na połączeniu mechaniki, elektroniki i zaawansowanego oprogramowania. Do najważniejszych komponentów należą:
- Czujniki dotykowe i bezdotykowe – wykrywają pozycję i geometrię narzędzi.

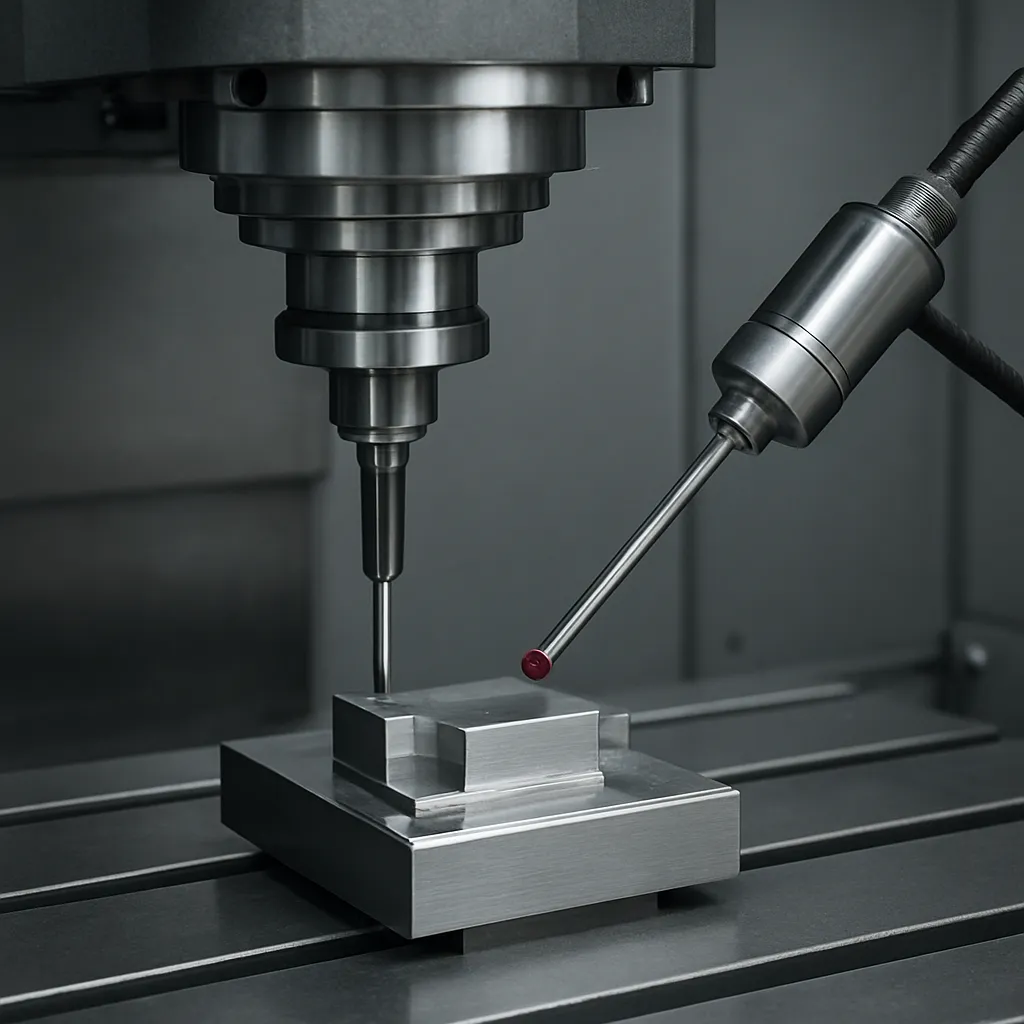

- Sondy pomiarowe – montowane w głowicy wrzeciona lub na stole maszyny, umożliwiają precyzyjne sondowanie krawędzi i powierzchni.
- Moduł sterujący – integruje dane pomiarowe z systemem sterowania CNC i przelicza korekty geometrii narzędzia.
- Oprogramowanie CAM/CNC – implementuje algorytmy analizy danych i generuje strategie kompensacji.
Rodzaje czujników
- Czujniki indukcyjne – szybkie, odporne na zanieczyszczenia, stosowane w pomiarze przesunięć osi.
- Czujniki optyczne – bezkontaktowe, idealne do monitorowania kształtu narzędzi i detali.
- Czujniki piezoelektryczne – wykorzystywane do pomiaru drgań i sił skrawania, wspomagające wykrywanie zużycia.
Proces kalibracji
Kalibracja narzędzia to wieloetapowy proces, który obejmuje:
- Ustawienie narzędzia w prenumeratorze lub stacji pomiarowej.
- Detekcję położenia krawędzi przy pomocy sondy.
- Obliczenie rzeczywistej długości i średnicy narzędzia.
- Wprowadzenie korekt do bazy danych sterowania CNC.
Prawidłowa kalibracja sprawia, że każde kolejne uruchomienie programu obróbkowego odbywa się z minimalnymi odchyleniami, co jest kluczowe dla zachowania powtarzalności.
Zalety i wyzwania implementacji
Wdrożenie systemu pomiaru narzędzi przynosi wiele korzyści, ale wiąże się również z pewnymi trudnościami:
Zalety
- Wzrost wydajności – automatyzacja pomiarów skraca czas przygotowania maszyny.
- Zmniejszenie liczby odrzutów dzięki precyzyjnej kontroli geometrii narzędzi.
- Optymalizacja kosztów narzędzi i materiałów, dzięki bieżącemu śledzeniu stanu ostrzy.
- Ułatwione wdrażanie nowych programów obróbkowych i szybsze uruchomienie produkcji.
Wyzwania
- Integracja systemu z różnymi modelami maszyn i sterowań – wymaga kompatybilności protokołów komunikacyjnych.
- Konieczność regularnej konserwacji czujników i sond pomiarowych, aby utrzymać dokładność pomiarów.
- Szkolenie operatorów – prawidłowa obsługa i interpretacja wyników pomiarowych.
- Inwestycja kapitałowa – koszty zakupu i implementacji nowoczesnych rozwiązań pomiarowych.
Mimo pewnych barier, korzyści związane z zastosowaniem systemu pomiaru narzędzi znacznie przewyższają wyzwania. Zwiększona wydajność i redukcja przestojów wpływają bezpośrednio na konkurencyjność zakładu oraz pozwalają na realizację bardziej skomplikowanych zleceń.
