Systemy podciśnieniowego chwytania detali odgrywają kluczową rolę w automatyzacji procesów produkcyjnych, pozwalając na precyzyjne i szybkie przenoszenie różnorodnych elementów. W poniższym tekście przyjrzymy się zasadom działania, budowie oraz praktycznym zastosowaniom tych rozwiązań, wskazując na najważniejsze aspekty projektowe i eksploatacyjne.
Zasady działania systemu podciśnieniowego chwytania
Podstawą funkcjonowania każdego systemu próżniowego jest wytworzenie podciśnienia pomiędzy przyssawką a powierzchnią detalu. Różnica ciśnień sprawia, że przedmiot jest przyciągany do płytki chwytającej. Kluczowe etapy procesu to:
- Wytworzenie próżni – z wykorzystaniem pompy próżniowej lub systemu Venturi.
- Uszczelnienie – przy pomocy przyssawek oraz elastycznych rubryk zabezpieczających szczelność.
- Transport – detale podnoszone są i przemieszczane w docelowe miejsce.
- Rozłączenie – przywrócenie ciśnienia atmosferycznego i odłączenie od powierzchni.
W praktyce wykorzystuje się kilka wariantów technologicznych:
- Systemy centralne z jedną pompą obsługującą wiele przyssawek.
- Modułowe manipulatory z lokalnymi agregatami próżniowymi.
- Układy z zaworami szybkozamykającymi, pozwalające na natychmiastowe uwolnienie detalu.
Główne elementy konstrukcyjne
Każdy zestaw do chwytania podciśnieniowego składa się z kilku fundamentalnych komponentów. Ich niezawodne działanie decyduje o efektywności i trwałości całego układu.
Pompa próżniowa
Za pomocą pompy wytwarza się różnicę ciśnień. Najczęściej stosowane są:
- Tłokowe – charakteryzują się dużą wydajnością, ale wymagają okresowej konserwacji.
- Rotacyjne – ciche i bardziej kompaktowe, idealne do maszyn o ograniczonej przestrzeni.
- Venturi – proste w montażu i bezobsługowe, jednak o wyższym zużyciu sprężonego powietrza.
Zawory i jednostki sterujące
Zawory odpowiadają za kierowanie strumieniem powietrza i szybkie generowanie lub uwalnianie próżni. W zaawansowanych konstrukcjach spotyka się:
- Zawory elektromagnetyczne – precyzyjna regulacja i szybki czas reakcji.
- Zawory mechaniczne – proste, wytrzymałe, często z możliwością ręcznego przełączenia.
- Moduły sterujące z interfejsem PLC – automatyzacja sekwencji pracy chwytaka.

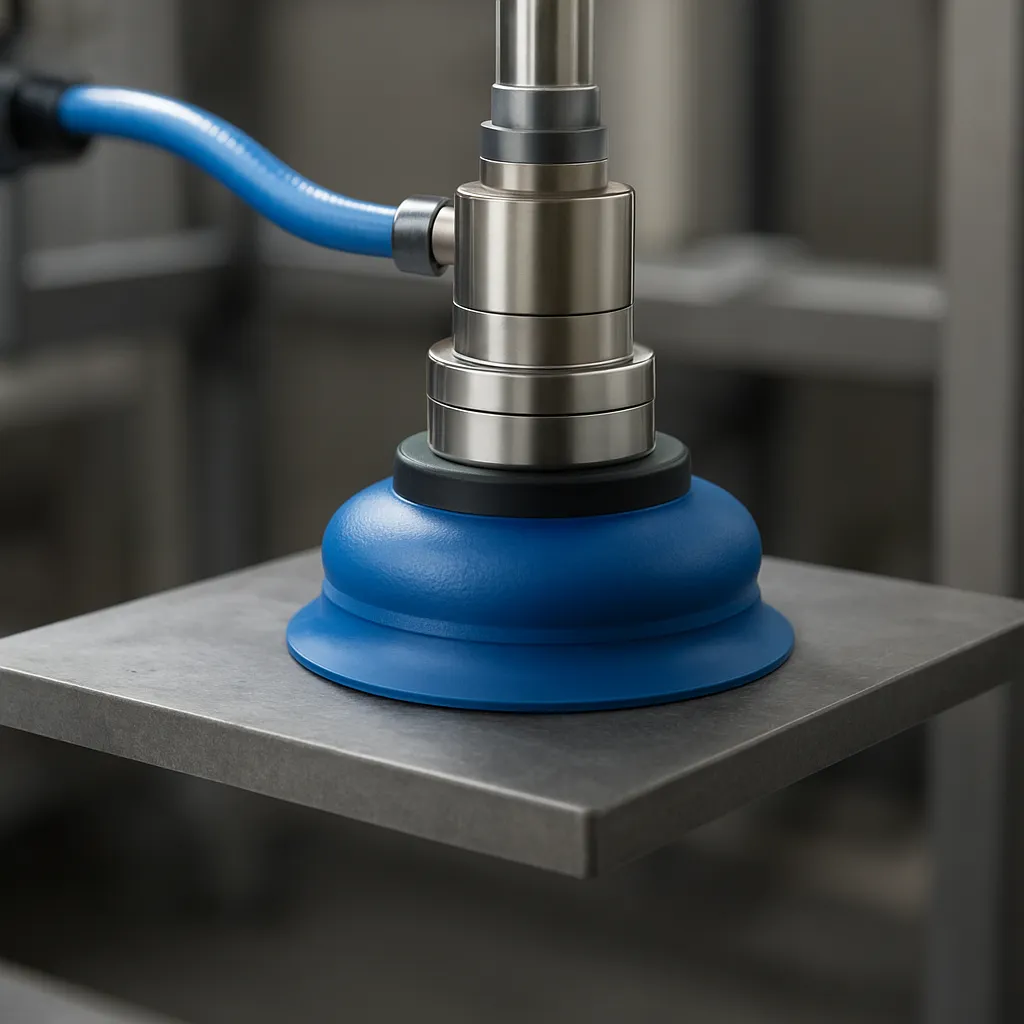

Przyssawki
Ich zadaniem jest niezawodne uszczelnienie pomiędzy systemem podciśnieniowym a chwyconym detalem. Wyróżniamy:
- Gumowe – uniwersalne i odporne na niewielkie zanieczyszczenia.
- Silkonowe – elastyczne, idealne do delikatnych powierzchni.
- Specjalne siatkowe maty – do chwytania nieregularnych kształtów.
Zastosowania i korzyści technologii podciśnieniowego chwytania
Rozwiązania próżniowe znajdują zastosowanie w licznych branżach przemysłu, upraszczając i przyspieszając prace manewrowe:
- Branża automotive – montaż karoserii, przenoszenie karoserii i szyb.
- Przemysł spożywczy – przenoszenie opakowań i worków z produktami.
- Elektronika – manipulacja cienkimi płytkami PCB.
- Logistyka – sortowanie i układanie kartonów.
Bezpieczeństwo operatora wzrasta dzięki eliminacji ręcznego chwytania ciężkich elementów oraz ograniczeniu ryzyka uszkodzenia detali. Z kolei automatyzacja gwarantuje powtarzalność i jakość procesu.
Kryteria projektowe i wyzwania eksploatacyjne
Przy projektowaniu systemu podciśnieniowego trzeba uwzględnić szereg czynników wpływających na jego wydajność i trwałość.
Dobór pompy i źródła próżni
Niedopasowanie mocy pompy do liczby przyssawek skutkuje spadkiem wydajności oraz zmniejszeniem siły chwytu. Należy również wziąć pod uwagę:
- Częstotliwość cykli pracy – im wyższa, tym większe obciążenie dla pompy.
- Długość i średnica przewodów – minimalizacja strat ciśnienia.
- Rodzaj powietrza – czyste i suche medium wydłuża żywotność urządzeń.
Konserwacja i diagnostyka
Regularne kontrole szczelności i czyszczenie przyssawek są niezbędne dla zachowania stabilnej pracy. W praktyce stosuje się:
- Systemy pomiaru próżni – czujniki ciśnienia sygnalizują spadki szczelności.
- Mikrofiltry – ochrona pompy przed ciałami obcymi.
- Harmonogramy konserwacji – zaplanowane przeglądy gwarantują długą eksploatację.
Kompatybilność z linią produkcyjną
Integracja z istniejącymi maszynami wymaga zapewnienia odpowiedniego interfejsu komunikacyjnego i synchronizacji pracy chwytaka z innymi etapami procesu. Warto zwrócić uwagę na:
- Szybkość cyklu – minimalizowanie czasów martwych.
- Bezpieczeństwo – zastosowanie osłon i blokad uniemożliwiających kolizje.
- Elastyczność – modułowa budowa pozwala na łatwą rozbudowę lub modyfikację.
