Przekładnia planetarna to zaawansowane rozwiązanie mechaniczne, które dzięki swojej konstrukcji i wyjątkowym właściwościom znalazło szerokie zastosowanie w wielu gałęziach przemysłu. Jej unikalna architektura pozwala na efektywne przekazywanie napędu, uzyskiwanie wysokiego momentu obrotowego przy ograniczonych gabarytach oraz precyzyjne sterowanie prędkością.
Budowa i zasada działania

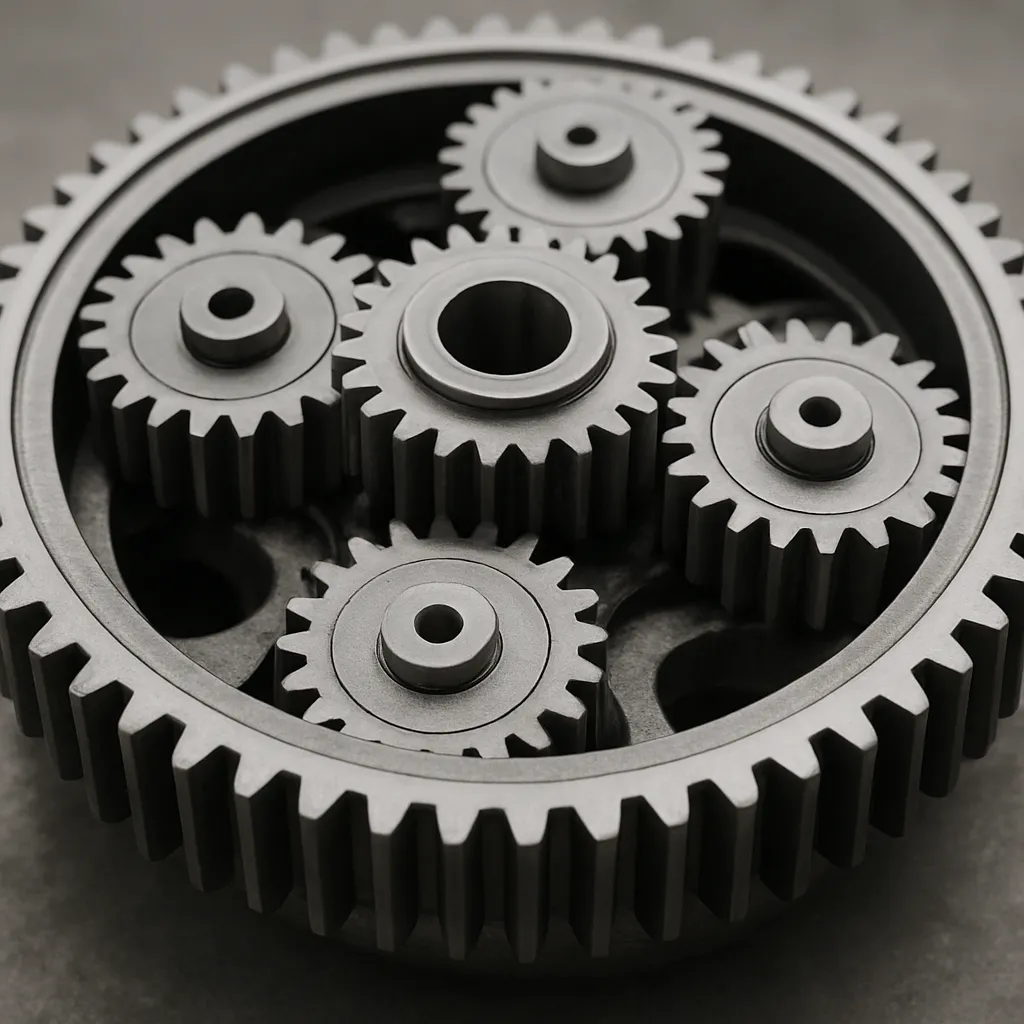

Typowa przekładnia planetarna składa się z trzech podstawowych elementów: koła słonecznego (centralnego), kół planetarnych oraz pierścienia zębatego (zewnętrznego). Koło słoneczne stanowi wejście układu, na nie zazwyczaj oddziałuje silnik elektryczny lub inny rodzaj napędu. Kółka planetarne, zamocowane na wspólnym nosicielu, obracają się wokół własnej osi, jednocześnie krążąc wokół koła centralnego. Całość jest otoczona pierścieniem zębatym, który może być nieruchomy lub stanowić wyjście napędu.
Zasada działania
- Napęd główny obraca koło słoneczne, co powoduje ruch kół planetarnych.
- Koła planetarne poruszają się wewnątrz pierścienia zębatego, zmieniając przełożenie i prędkość obrotową.
- Nosiciel planet przenosi ruch na wał wyjściowy, dostarczając zwiększony moment lub redukowaną prędkość.
Dzięki równomiernemu rozłożeniu sił w kilku punktach styku zębatek, przekładnia osiąga wysoką wytrzymałość i minimalne straty mechaniczne. W praktyce możliwe jest uzyskanie przełożeń od kilku do kilkuset, w zależności od konfiguracji i liczby stopni.
Zastosowania w różnych branżach
Przekładnie planetarne spotkamy w urządzeniach od najprostszych po bardzo zaawansowane. Dzięki kompaktowej budowie i dużej gęstości mocy, znajdują zastosowanie tam, gdzie liczy się oszczędność miejsca oraz wysoka precyzja. Poniżej kilka przykładów:
- Automatyka przemysłowa – napędy manipulatorów, robotów, przenośników taśmowych.
- Motoryzacja – przekładnie skrzyni biegów w pojazdach elektrycznych i hybrydowych, sterowanie mechanizmów wspomagania kierownicy.
- Aeronautyka – przekładnie sterowania łopat wirnika helikopterów i turbin.
- Energetyka wiatrowa – przekładnie turbin wiatrowych, gdzie wymagane są wysokie przełożenia i duża bezawaryjność.
- Przemysł spożywczy i farmaceutyczny – mieszalniki, dozowniki, systemy odważania, gdzie ważna jest higiena i łatwość czyszczenia.
- Maszyny budowlane – koparki, dźwigi, układy jezdne, gdzie przenoszony jest znaczny moment obrotowy.
Zalety i wyzwania technologiczne
Kluczowe korzyści
- Szeroki zakres przełożeń w jednej kompaktowej jednostce.
- Równomierne rozłożenie obciążeń – minimalizacja wibracji i hałasu.
- Wysoka sprawność przekładni dzięki niskim stratom tarciowym.
- Możliwość pracy w trybach wielobiegunowych – większa elastyczność projektowa.
- Możliwość łączenia stopni planetarnych w kaskadach dla jeszcze wyższych przełożeń.
Wyzwania projektowe
Projektowanie przekładni planetarnych wymaga uwzględnienia wielu czynników:
- Dobór materiałów – stale stopowe lub specjalne tworzywa zapewniające odpowiednią żywotność i odporność na zmęczenie.
- Precyzyjne wykonanie zębów – moduł zęba, kształt i obróbka wpływają na hałas i trwałość.
- Chłodzenie i smarowanie – właściwe kanały na olej, uszczelnienia, filtry oraz system odprowadzania ciepła przedłużają okres eksploatacji.
- Dokładność montażu – luz i tolerancje geometryczne muszą być minimalne, aby zapewnić optymalną współpracę elementów.
- Analiza dynamiczna – badanie drgań, momentów udarowych i zmiennych obciążeń.
W nowoczesnych liniach produkcyjnych coraz częściej stosuje się przekładnie planetarne z wbudowanymi czujnikami położenia i modułami diagnostycznymi, co pozwala na monitorowanie stanu technicznego w czasie rzeczywistym. Taka integracja z systemem sterowania umożliwia wczesne wykrycie nieprawidłowości, zaplanowanie serwisu i uniknięcie kosztownych przestojów.
Optymalizacja i rozwój
Inżynierowie nieustannie pracują nad poprawą parametrów przekładni planetarnych. Do najważniejszych kierunków rozwoju należą:
- Minimalizacja masy – poprzez zastosowanie aluminiowych lub kompozytowych obudów przy zachowaniu nośności.
- Zaawansowane powłoki ochronne – nanokompozyty, powłoki DLC (Diamond-Like Carbon) redukują tarcie i korozję.
- Druk 3D – prototypowanie i produkcja elementów o skomplikowanej geometrii.
- Zastosowanie sztucznej inteligencji do optymalizacji kształtu zębów i analizy drgań w czasie rzeczywistym.
- Integracja z systemami Internetu Rzeczy (IoT) – zdalne zbieranie danych eksploatacyjnych i analiza Big Data.
Dzięki tym rozwiązaniom przekładnie planetarne stają się lżejsze, cichsze i jeszcze bardziej niezawodne, spełniając najbardziej wymagające normy i certyfikacje w przemyśle lotniczym, motoryzacyjnym czy morskim.
