Właściwy dobór narzędzi przeznaczonych do skrawania ma kluczowy wpływ na efektywność procesu, koszty produkcji oraz jakość gotowych detali. W procesach obróbki mechanicznej różnorodność dostępnych na rynku rozwiązań bywa przytłaczająca, dlatego warto poznać zasady selekcji oraz czynniki, które decydują o optymalnym doborze wyposażenia. Poniższy artykuł przybliża te zagadnienia, omawiając rodzaje narzędzi, kluczowe parametry doboru, a także sposoby optymalizacji warunków obróbki skrawaniem.
Rodzaje narzędzi skrawających i ich zastosowania
Dobór właściwego wyposażenia zależy przede wszystkim od rodzaju obróbki, kształtu detalu oraz właściwości obróbionego materiału. Najczęściej stosowane narzędzia dzielimy na dwie grupy: narzędzia monolityczne oraz narzędzia wieloelementowe z wymiennymi wiertełkami, płytkami lub ostrzami.
Narzędzia monolityczne
- Wiertła spiralne i stopniowe – stosowane w wierceniu otworów o różnych średnicach.
- Frezarki walcowo-czołowe – do frezowania powierzchni płaskich i kształtowych.
- Noże tokarskie – przeznaczone do toczenia zewnętrznego i wewnętrznego.
Monolityczne narzędzia charakteryzują się pełną konstrukcją z jednego materiału, co przekłada się na wyższą trwałość i odporność na drgania. Wykorzystywane są głównie w krótkich seriach produkcyjnych lub tam, gdzie zmienność geometrii obrabianego detalu jest niewielka.

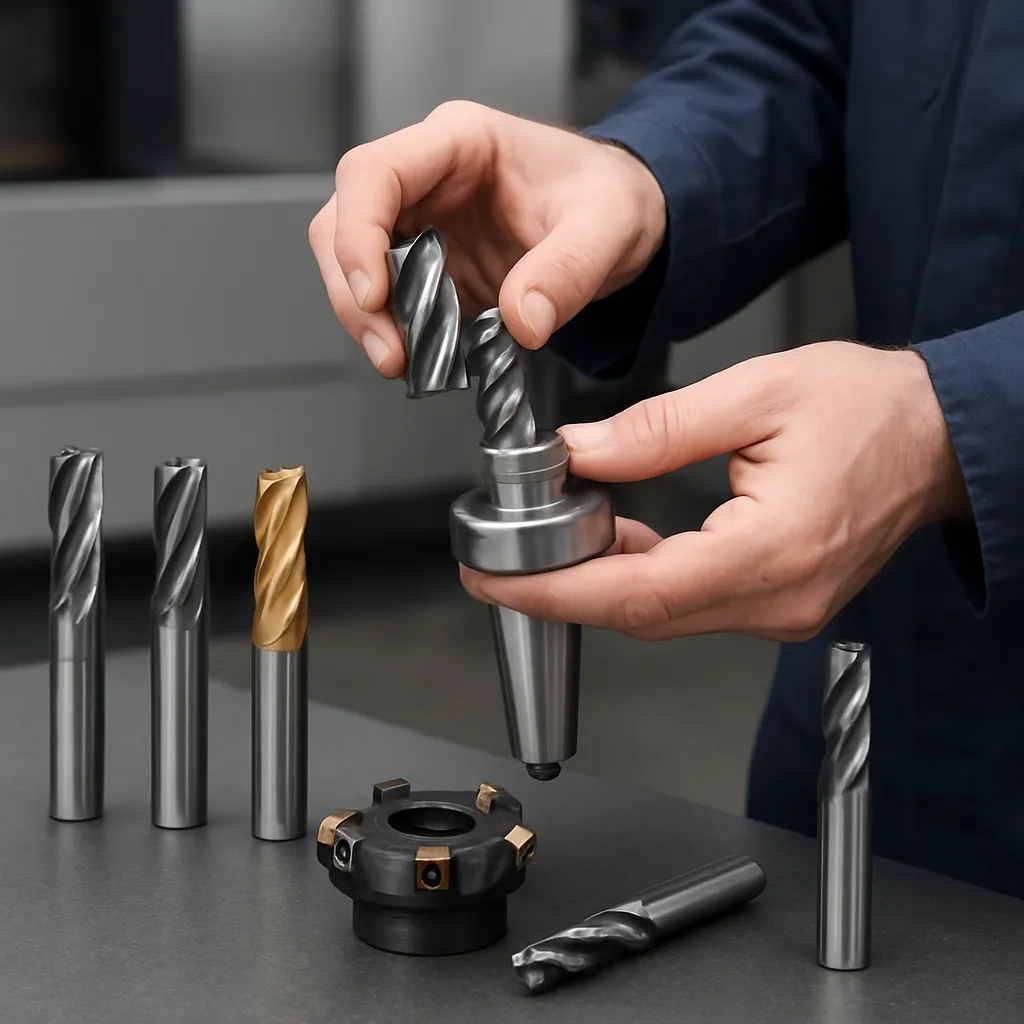

Narzędzia wieloelementowe
- Płytki wymienne z węglików spiekanych – popularne w toczeniu i frezowaniu z uwagi na łatwą wymianę i niskie koszty utrzymania.
- Ostrza z powłokami PVD/CVD – często stosowane do obróbki stali nierdzewnej oraz żeliwa.
- Wkładki ceramiczne i diamentowe – używane do bardzo precyzyjnej i szybkiej obróbki wykończeniowej.
Zaletą narzędzi wieloelementowych jest możliwość szybkiej wymiany zużytej części tnącej, co znacznie podnosi wydajność produkcji oraz pozwala na optymalizację kosztów eksploatacji.
Kluczowe parametry doboru narzędzi
Przed wyborem konkretnego rozwiązania należy uwzględnić kilka podstawowych parametrów wpływających na jakość procesu skrawania. Prawidłowe ustawienie tych zmiennych pozwala zminimalizować zużycie narzędzia, ograniczyć odkształcenia termiczne oraz poprawić jakość powierzchni obrabianego detalu.
1. Geometria ostrza
- Kąt natarcia – decyduje o właściwościach skrawnych i formowaniu wióra.
- Promień naroża – wpływa na wytrzymałość krawędzi tnącej oraz jakość powierzchni.
- Kąt przystawienia – reguluje siły skrawania i zapobiega wibracjom.
Odpowiednio dobrana geometria ostrza wpływa na równomierne odprowadzanie wióra, zmniejszenie zapiekania się materiału oraz obniżenie sił tnących.
2. Materiał i powłoka narzędzia
- Węgliki spiekane – uniwersalne i odporne na wysokie obciążenia mechaniczne.
- HSS (szybkościowe stale narzędziowe) – elastyczniejsze, wykorzystywane w wolniejszych operacjach.
- Ceramika, CBN, diament – do obróbki trudnych w obróbce stopów i materiałów o dużej twardości.
- Powłoki PVD/CVD – poprawiają odprowadzanie ciepła, zmniejszają tarcie i chronią przed korozją.
Dobór materiału narzędzia oraz rodzaju powłoki musi być dostosowany do twardości, ciągliwości i temperatury pracy obrabianego materiału, co ma bezpośredni wpływ na żywotność narzędzia.
3. Parametry skrawania
- Prędkość skrawania (vc) – określa prędkość względną między ostrzem a obrabianym materiałem.
- Posuw (fz) – odpowiada za objętość wióra skrawanego przez ostrze podczas jednego obrotu narzędzia.
- Głębokość skrawania (ap) – decyduje o grubości warstwy skrawanej podczas jednego przejścia.
Prawidłowe ustawienie parametrów skrawania przekłada się na optymalizację kosztów, stabilność procesu i powtarzalność wymiarową. Zbyt duży posuw lub nadmierna prędkość mogą skrócić żywotność narzędzia i pogorszyć wykończenie powierzchni.
Optymalizacja procesów skrawania
Wdrożenie narzędzi o odpowiednich parametrach to dopiero połowa sukcesu. Istotne jest także dostosowanie warunków obróbki oraz zastosowanie środków wspomagających, które podniosą efektywność i zapewnią bezpieczeństwo procesu.
Chłodzenie i smarowanie
Skuteczne chłodzenie ma kluczowe znaczenie dla kontroli temperatury w strefie skrawania. Dobór odpowiedniego środka chłodząco-smarującego (MHS) pozwala na:
- redukcję tarcia i zużycia ostrza,
- zwiększenie szybkości skrawania bez ryzyka przegrzania,
- poprawę jakości powierzchni przez ograniczenie drgań.
Stabilność mocowania
Niezawodne mocowanie detalu i narzędzia gwarantuje minimalizację drgań i odchyleń od założeń technologicznych. Warto inwestować w:
- precyzyjne uchwyty hydrauliczne i pneumatyczne,
- systemy antywibracyjne,
- stałe sprawdzanie momentu dokręcenia oraz kalibrację przyrządów.
Monitorowanie stanu narzędzia
Systemy pomiarowe i sensory drgań pozwalają na bieżąco monitorować zużycie narzędzia i wykrywać nieprawidłowości. Korzyści:
- wczesne ostrzeganie o zużyciu lub uszkodzeniu,
- minimalizacja awarii maszyny i odpadów produkcyjnych,
- optymalizacja momentu wymiany narzędzia.
Praktyczne wskazówki doboru narzędzi
Poniższa lista zawiera kilka rekomendacji, które ułatwią wybór właściwych rozwiązań:
- Dobierz narzędzie do rodzaju operacji: wiercenie, frezowanie, toczenie czy gwintowanie.
- Sporządź kartę materiałową z danymi o twardości i strukturze obrabianego tworzywa.
- Wybieraj narzędzia z odpowiednimi powłokami do wysokich temperatur i agresywnego skrawania.
- Ustal optymalne parametry skrawania na podstawie danych producenta i testów na próbce.
- Zadbaj o regularne chłodzenie, stabilne mocowanie i monitoring stanu narzędzia.
- Wprowadzaj ciągłe doskonalenie procesu, analizując czasy cyklu, koszty i wskaźniki jakościowe.
