Serwomotor to specjalistyczne urządzenie napędowe, które w odróżnieniu od standardowych silników elektrycznych oferuje zaawansowane możliwości sterowanie ruchem, precyzyjną kontrolę prędkości oraz płynność pracy. Jego kluczową cechą jest zdolność do działania w systemach z sprzężenie zwrotne, co pozwala na dynamiczne korygowanie parametrów i uzyskiwanie wysokiego poziomu precyzja.
Co to jest serwomotor?
Serwomotor jest elementem napędowym stosowanym w układach automatyka i robotyki, zaprojektowanym do realizacji ruchów o ściśle określonych parametrach. W jego skład wchodzą: stator z uzwojeniami, rotor oraz układ pomiarowy (zwykle enkoder lub resolver), który monitoruje pozycję wału. Dzięki temu możliwe jest sterowanie momentem obrotowym oraz położeniem z wysoką dokładnością. Współpracuje on z serwonapędem – dedykowanym sterownikiem zapewniającym dostarczenie odpowiedniego napięcia i prądu.
Budowa i zasada działania
Konstrukcja wewnętrzna
- Stator – zawiera uzwojenia zasilane prądem zmiennym lub stałym.
- Rotor – najczęściej magnesowy, co pozwala uzyskać wyższy moment w stosunku do rozmiaru.
- Układ pomiarowy – enkoder optyczny lub magnetyczny dostarcza informacje o położeniu wału.
- Łożyska – zapewniają stabilną pracę przy wysokich prędkościach.
Podstawą pracy serwomotora jest ciągłe porównywanie zadanej i rzeczywistej pozycji wału. Sterownik odczytuje sygnał z enkodera, analizuje odchyłkę i w czasie rzeczywistym koryguje wartość napięcia zasilającego uzwojenia. W efekcie uzyskuje się dynamiczne odpowiedzi na zmiany obciążenia oraz precyzyjne ustawienie położenia końcówki wału.

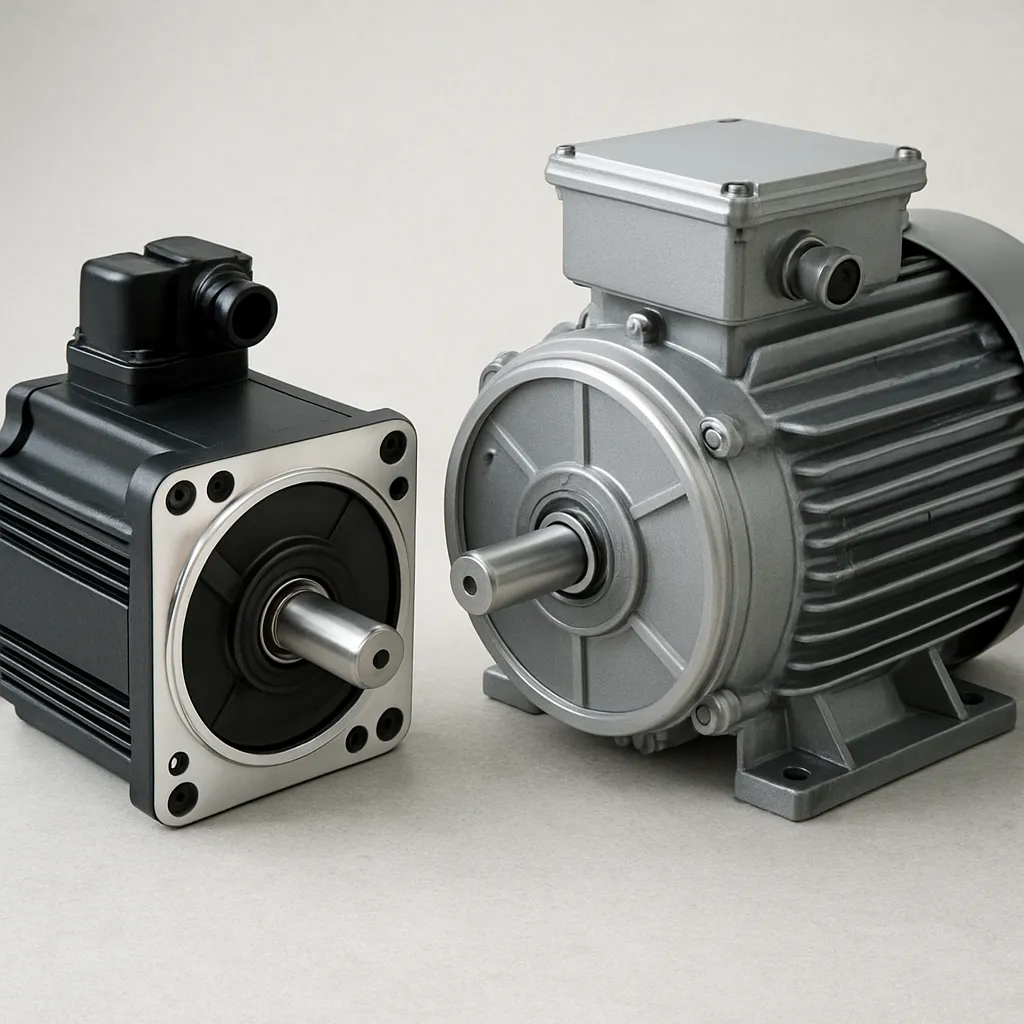

Różnice między serwomotorem a silnikiem tradycyjnym
Choć serwomotor i klasyczny silnik elektryczny na pierwszy rzut oka mogą wyglądać podobnie, różnią się w kilku istotnych aspektach:
- Sterowanie: Tradycyjny silnik pracuje po podaniu napięcia, co skutkuje stałą prędkością (zależną od charakterystyki). Serwomotor wymaga dedykowanego sterownika, który nadzoruje parametry pracy.
- Dokładność ruchu: Konwencjonalny silnik nie posiada informacji zwrotnej o położeniu wału. W serwomotorze układ sprzężenie zwrotne zapewnia śledzenie pozycji w pętli zamkniętej, co umożliwia korekcje błędów.
- Zastosowanie momentu: Standardowe silniki często generują wyższy moment przy rozruchu, ale słabiej radzą sobie z szybkim przyspieszaniem czy hamowaniem. Serwomotory mogą oferować wysoki moment w szerokim zakresie prędkości.
- Precyzja i powtarzalność: W aplikacjach wymagających wielokrotnych, identycznych ruchów serwomotor gwarantuje minimalne odchyłki, co jest trudne do osiągnięcia z użyciem zwykłych silników.
- Elastyczność integracji: Serwomotory są projektowane do łatwego łączenia z systemami sterowania typu PLC czy PC, oferując interfejsy komunikacyjne (np. EtherCAT, Modbus). W tradycyjnych silnikach potrzebna jest dodatkowa elektronika.
Zastosowania w automatyce przemysłowej
Serwomotory znalazły szerokie zastosowanie w różnych gałęziach przemysłu, gdzie liczy się dynamika i precyzja ruchu:
- Robotyka: sterowanie osiami, chwytakami i manipulatorami.
- Maszyny CNC: obróbka skrawaniem z wymaganą dokładnością ułamków milimetra.
- Drukarki 3D i plotery: zapewnienie równomiernego posuwu materiału i głowicy.
- Linie pakujące: koordynacja szybkich ruchów przenośników i urządzeń sortujących.
- Przemysł tekstylny: precyzyjna kontrola rozmieszczenia nici i tkanin.
Zintegrowanie serwomotorów z systemami sterowania podnosi efektywność procesów produkcyjnych, skraca czas cyklu oraz minimalizuje straty materiałowe. Dzięki możliwości programowania trajektorii ruchu oraz dynamicznemu sterowanie momentem, wiele operacji można zautomatyzować i zoptymalizować.
Wybór i eksploatacja serwomotorów
Przy doborze urządzenia należy uwzględnić kilka kluczowych parametrów:
- Maksymalny moment obrotowy i chwilowy.
- Zakres prędkości obrotowej.
- Typ układu pomiarowego – enkoder inkrementalny vs. absolutny.
- Stopień ochrony IP – ważny przy pracy w środowisku trudnym (wilgoć, pył).
- Interfejs komunikacyjny zgodny z resztą instalacji.
Regularna konserwacja obejmuje kontrolę stanu łożysk, przewodów zasilających oraz sprawdzenie parametrów sygnału z enkodera. Zachowanie odpowiedniej temperatury pracy i dbałość o czystość stanowiska wpływa na żywotność całego systemu napędowego.
Podsumowanie właściwości serwomotorów
- Wysoka precyzja i powtarzalność ruchu.
- Dynamiczne sterowanie momentem i prędkością.
- Zaawansowane sprzężenie zwrotne umożliwiające korektę odchyleń.
- Możliwość integracja z nowoczesnymi protokołami komunikacyjnymi.
- Optymalizacja procesów w automatykach.
