W maszynach sterowanych numerycznie CNC kluczową rolę odgrywa precyzyjne pozycjonowanie narzędzia względem przedmiotu obrabianego. Oprócz standardowych osi liniowych X, Y i Z coraz częściej stosuje się oś obrotową, pozwalającą na wykonywanie wieloosiowych operacji z zachowaniem wysokiej precyzja i znacznego skrócenia czasu produkcji.
Definicja i zasada działania osi obrotowej
Oś obrotowa to dodatkowy stopień swobody w układzie maszyny CNC, umożliwiający ruch obrotowy wokół jednej z osi liniowych. W zależności od konfiguracji przyjmuje się oznaczenia A (obrót wokół osi X), B (obrót wokół osi Y) lub C (obrót wokół osi Z). Dzięki temu programista może zlecać obrót detalu w dowolnym kąt obrotu, a sterowanie realizuje interpolację między osiami liniowymi i obrotową, zapewniając gładkie przejścia i zachowanie geometrii skomplikowanych kształtów.
Mechanicznie oś obrotowa może być zrealizowana jako:

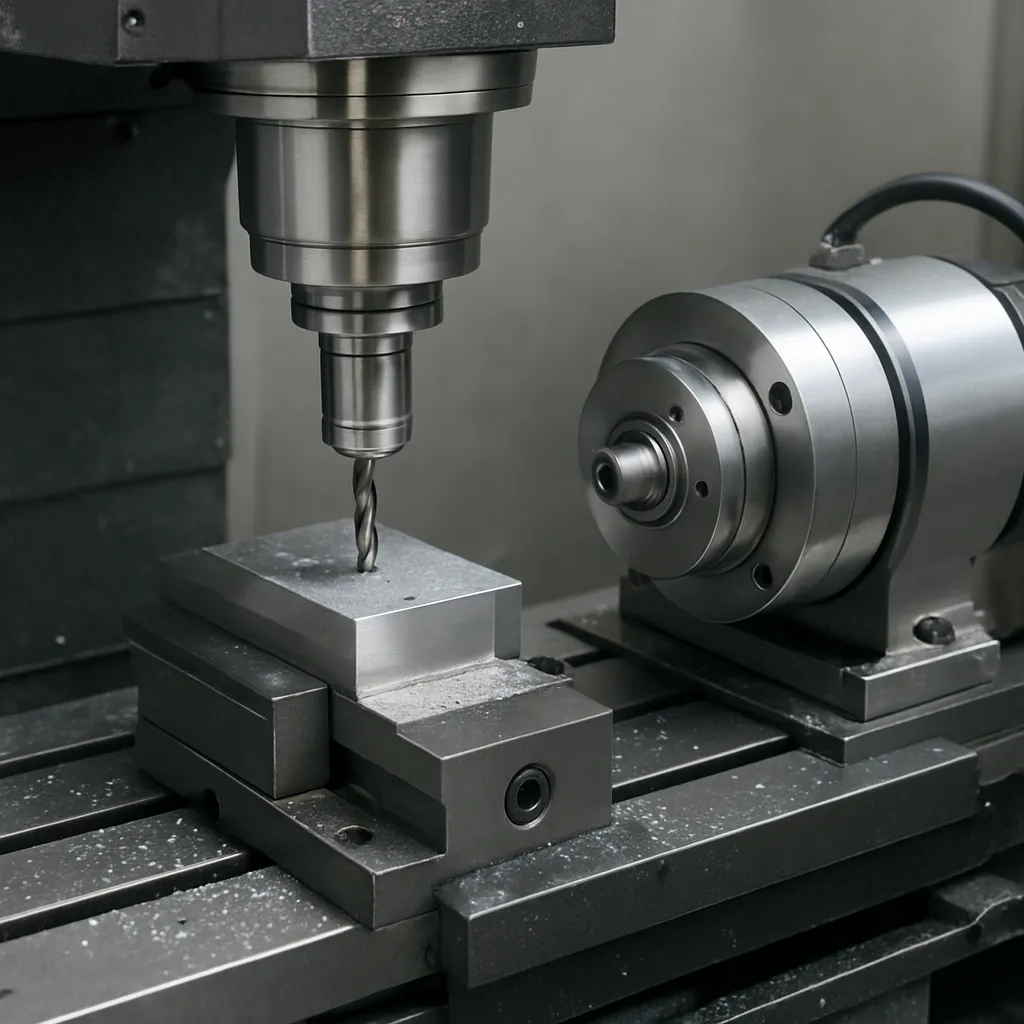

- stół obrotowy, mocowany pod wrzecionem,
- uchwyt tokarski z wrzecionem pomocniczym,
- rotacyjna głowica narzędziowa,
- moduł indeksujący z mechanizmem śrubowo-planetarnym.
Kluczowym elementem jest precyzyjna przekładnia i czujnik położenia, zapewniające powtarzalność ruchu nawet przy skrajnych prędkościach obrotowych.
Rodzaje osi obrotowych i ich konfiguracje
W zależności od stopnia rozbudowy centrum obróbczego rozróżniamy:
- Czteroosiowe maszyny CNC z jedną oś A lub oś C, umożliwiające obróbkę detali z czterech stron.
- Pięcioosiowe centra obróbcze, łączące dwie osie obrotowe (A i B lub B i C), pozwalające na jednoczesną obróbkę w pięciu stopniach swobody.
- Maszyny typu 4+1 lub 5+1, gdzie dodatkowa oś obrotowa służy wyłącznie do indeksowania elementu między operacjami.
Dzięki różnorodności konfiguracji możliwe jest optymalne dopasowanie sterowanie do specyfiki produkcji: od seryjnej obróbki korpusów po prototypowanie skomplikowanych komponentów lotniczych.
Zastosowania w praktyce i korzyści
Wielokierunkowy ruch narzędzia otwiera możliwości:
- frezowania wieloosiowego skomplikowanych form i matryc,
- toczenia jednoczesnego z frezowaniem,
- obróbki otworów skośnych i gwintów w trudno dostępnych miejscach,
- redukcji liczby przełożonych operacji na dodatkowych przyrządach.
Główne zalety wdrożenia osi obrotowej to:
- znaczne skrócenie czasu produkcji,
- zmniejszenie liczby mocowań detalu,
- poprawa powtarzalności wymiarowej,
- możliwość obróbki jednowrzecionowej bardziej rozbudowanych detali.
Programowanie i sterowanie ruchami obrotowymi
W kodzie CNC ruch obrotowy realizowany jest za pomocą standardowych bloków G-code. Do interpolacji 2D z osią obrotową stosuje się komendy G17/G18/G19 (wybór płaszczyzny roboczej), a do ruchów okrężnych G2 (CW) i G3 (CCW) z parametrami osi obrotowej (np. A90. w celu obrócenia o 90°). Przykładowy fragment programu:
- G0 X50 Y20 A0 – szybkie pozycjonowanie osi A do zera,
- G1 Z-5 F200 – obróbka liniowa,
- G3 X80 Y20 A90 I15 J0 – ruch łukowy z płynną zmianą interpolacja osi A.
Nowoczesne panele sterujące często posiadają interfejsy wizualizacji wieloosiowej, ułatwiające symulację ścieżki narzędzia oraz weryfikację kolizji w czasie rzeczywistym.
Wyzwania i dobre praktyki
Praca z osią obrotową wymaga zachowania kilku reguł:
- dokładna kalibracja zer i offsetów,
- dobór odpowiednich parametrów skrawania przy ruchach obrotowych,
- monitorowanie momentu obrotowego oraz drgań dynamicznych,
- weryfikacja kolizji między narzędziem a stołem obrotowym,
- stosowanie strategii obróbki, minimalizujących ryzyko odkształceń cieplnych.
Wprowadzenie osi obrotowej wymaga również przeszkolenia operatorów z zakresu zaawansowanego programowania oraz dogłębnej znajomości maszyny. Dzięki temu można wykorzystać pełen potencjał wieloosiowej optymalizacja, osiągając najlepsze parametry jakościowe i kosztowe produkcji.
