Przekładnia pasowa stanowi jedno z najbardziej rozpowszechnionych rozwiązań w dziedzinie napędów mechanicznych, łącząc prostotę konstrukcji z wysoką wydajnośćią oraz trwałośćą. Dzięki swojej budowie i zasadzie działania umożliwia efektywne przenoszenie moment obrotowy z wału napędowego na wał napędzany, zachowując jednocześnie odpowiednią elastyczność i odporność na zmienne obciążenia. Artykuł przedstawia szczegółowo mechanizmy funkcjonowania przekładni pasowej, charakterystykę kluczowych elementów, wady i zalety oraz typowe zastosowania w przemyśle i codziennej eksploatacji maszyn i urządzeń.
Zasada działania przekładni pasowej
Podstawą pracy przekładni jest tarcie między pasem a powierzchnią kół pasowych. W zależności od rodzaju zastosowanego pasa wyróżnia się kilka typów urządzeń, które różnią się sposobem zamocowania i geometrią elementów. Przy przekazywaniu mocy kluczowa jest siła napięcia pasa na obwodzie kół oraz kąt obwiedni, który determinuje powierzchnię kontaktu. Im większy kąt obwiedni, tym wyższa zdolność przenoszenia momentu obrotowego bez poślizgu.
Typy pasów stosowanych w napędach
- Pasy płaskie – wykonane z warstw gumy z wplecionymi włóknami nośnymi. Charakteryzują się dobrą elastycznością i cichą pracą.
- Pasy klinowe – posiadają przekrój w kształcie litery V. Dzięki zwiększonemu dociskowi w rowku koła pasowego zapewniają wyższą sprawność przeniesienia mocy.
- Pasy zębate (synchronizujące) – umożliwiają dokładne pozycjonowanie wałów bez poślizgu, dzięki obecności zębów współpracujących z kołami o odpowiednim profilu.

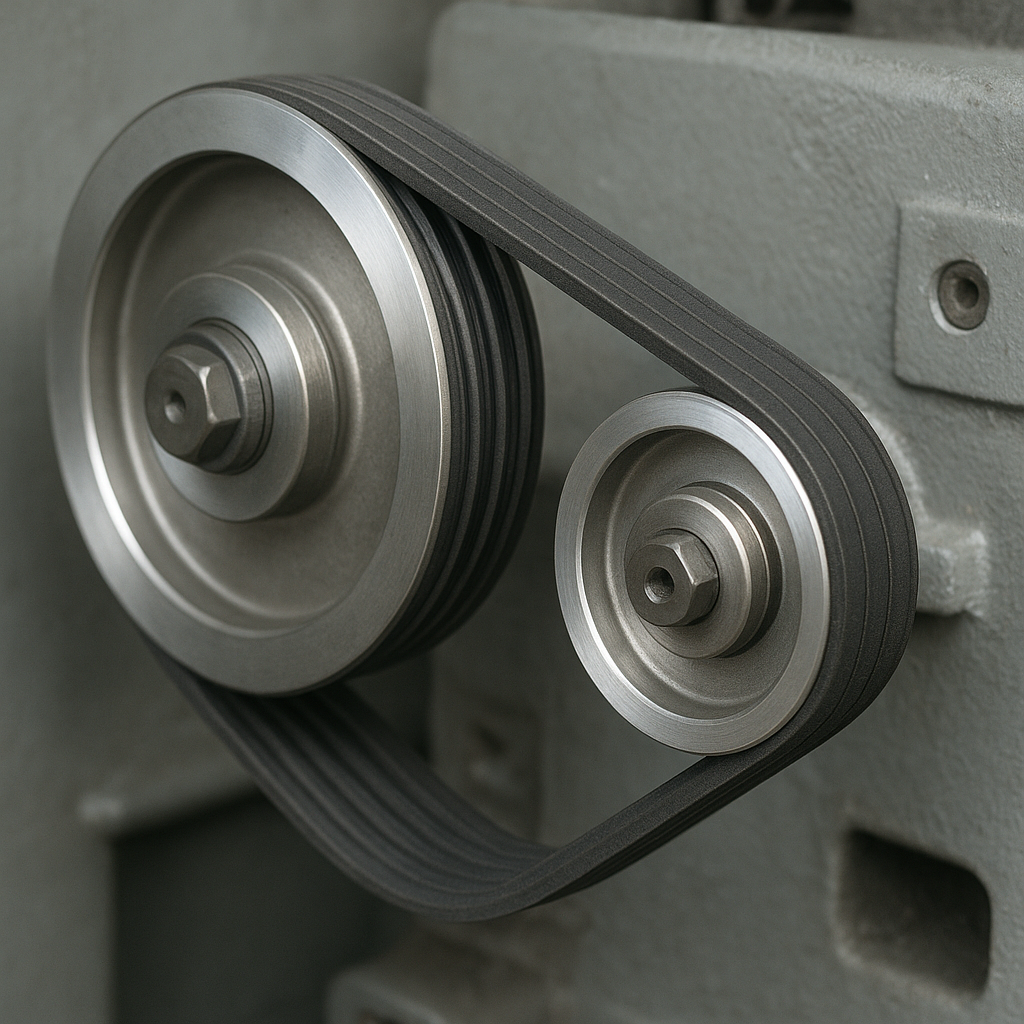

- Pasy wielorowkowe – montowane w wielu równoległych bruzdach koła, co pozwala na przenoszenie dużych mocy w kompaktowych konstrukcjach.
Główne elementy i ich rola
Poprawne funkcjonowanie przekładni pasowej wymaga precyzyjnie dobranych elementów. Każdy komponent powinien być wykonany z materiałów o wysokiej trwałośći i spełniać określone wymagania wymiarowe.
- Pas – elastyczna taśma, przenosząca napęd między kołami. Musi charakteryzować się odpowiednim współczynnikiem tarcia i wytrzymałością na rozciąganie.
- Koła pasowe – zamontowane na wałach elementy o określonej średnicy i profilu. Ich precyzyjne wykonanie wpływa na równomierność przekazu mocy oraz minimalizację drgań.
- Napinacz – urządzenie utrzymujące właściwe napięcie pasa. Zapobiega poślizgowi, kompensuje wydłużenie materiału oraz amortyzuje skoki obciążenia.
- Czujniki i osłony – montowane dodatkowo, aby monitorować stan pasa i chronić elementy przed zanieczyszczeniami lub uszkodzeniami mechanicznymi.
Zalety i wady przekładni pasowej
Przekładnie pasowe zdobyły popularność dzięki licznym korzyściom, jednak nie są pozbawione ograniczeń. Znajomość ich właściwości pozwala na optymalny dobór do konkretnej aplikacji.
Zalety
- Prosta konstrukcja i niskie koszty produkcji.
- Łatwa obsługa serwisowa – wymiana pasa i napinacza nie wymaga skomplikowanych procedur.
- Elastyczność – tłumienie drgań i wibracji w układzie napędowym.
- Możliwość pracy w szerokim zakresie prędkości obrotowych.
- Brak konieczności smarowania – przekładnia czysta i wolna od olejów.
Wady
- Ograniczona trwałość pasa – wymaga regularnej wymiany, zwłaszcza przy dużych obciążeniach.
- Mniejsza sprawność w porównaniu z przekładniami zębatymi przy bardzo dużych prędkościach i momentach.
- Wrażliwość na czynniki zewnętrzne: kurz, wilgoć i wysoka temperatura mogą obniżyć współczynnik tarcia.
- Potencjalne problemy z poślizgiem w przypadku niewłaściwego napięcia lub zużycia elementów.
Zastosowania w maszynach i urządzeniach
Różnorodność wariantów przekładni pasowych sprawia, że znajdują one zastosowanie w niemal każdej gałęzi przemysłu. Wybór konkretnej konstrukcji zależy od wymagań dotyczących przenoszonej mocy, prędkości obrotowej i środowiska pracy.
Przemysł motoryzacyjny
- Napęd alternatora, pompy wody i sprężarki klimatyzacji w silnikach spalinowych.
- Systemy wentylacyjne i klimatyzacyjne w pojazdach ciężarowych i autobusach.
Maszyny produkcyjne
- Przenośniki taśmowe i transportery w zakładach logistycznych.
- Tokarki, frezarki i szlifierki CNC wykorzystujące pasy zębate do precyzyjnego pozycjonowania.
- Agregaty poligraficzne, gdzie przekładnie wielorowkowe gwarantują skoordynowany ruch wałów.
Urządzenia AGD
- Płaski pas w suszarkach bębnowych.
- Pasy klinowe w silnikach pralek i odkurzaczy.
Konserwacja i eksploatacja przekładni pasowej
Długa żywotność i niezawodność przekładni pasowej leżą u podstaw właściwej serwisowej strategii. Regularne kontrole oraz szybka reakcja na pojawiające się nieprawidłowości umożliwiają uniknięcie awarii i kosztownych przestojów.
Kontrola napięcia i zużycia pasa
Najważniejszym parametrem jest właściwe napięcie, określane według zaleceń producenta. Zbyt luźny pas grozi poślizgiem, natomiast zbyt mocno napięty – przedwczesnym uszkodzeniem łożysk i wałów. Zużycie ocenia się poprzez pomiar szerokości i grubości pasa oraz obserwację oznak pęknięć lub odkształceń.
Czyszczenie i ochrona przed zabrudzeniami
Zanieczyszczenia takie jak kurz, oleje czy wilgoć mogą znacząco obniżyć efektywność przenoszenia mocy. Ważne jest stosowanie osłon i osuszaczy powietrza oraz okresowe czyszczenie kół pasowych z nagromadzonych zanieczyszczeń.
Wymiana elementów eksploatacyjnych
Regularna wymiana pasa i napinacza zapobiega nagłym awariom. Zaleca się prowadzenie dokumentacji serwisowej z datami przeglądów i wymian, co ułatwia planowanie konserwacji oraz optymalizację kosztów eksploatacji.
