Dobór właściwego pasa klinowego ma kluczowe znaczenie dla niezawodnej pracy różnych maszyn i urządzeń. Właściwie dobrany pas wpływa na efektywność napędu, minimalizuje ryzyko awarii oraz wydłuża żywotność całego układu przeniesienia ruchu. W poniższym artykule omówiono zarówno rodzaje pasów klinowych, jak i kryteria ich doboru, montaż, regulację oraz zasady konserwacji i diagnostyki.
Typy pasów klinowych i ich zastosowania
Pasy klinowe występują w wielu wariantach, dostosowanych do różnorodnych warunków pracy. Najczęściej spotykane typy to pasy jednostronne, wielorowkowe oraz specjalistyczne pasy o kształcie litery X czy XX. Różnią się one profilem, szerokością oraz liczbą żłobień. Każdy z tych wariantów ma swoje zalety:
- pasy jednostronne – prosta konstrukcja, dobra trwałość przy umiarkowanych obciążeniach, niskie koszty;
- pasy wielorowkowe – większa powierzchnia styku, wyższa nośność, redukcja poślizgu;
- pasy o zmiennych profilach – dostosowane do wąskich kół pasowych, zwiększona wydajność przenoszenia mocy;
- pasy o wzmocnionej konstrukcji – do ekstremalnych warunków, służące w ciężkich maszynach przemysłowych.
Klasyfikacja według norm
Pasy klinowe oznacza się zgodnie z międzynarodowymi normami (np. DIN, ISO), co ułatwia ich identyfikację. Profile oznaczane literami (A, B, C, D) określają kąt i szerokość rowka, a cyfry określają szerokość skutecznego przekroju. W praktyce:
- profil A (10 mm) – niewielkie napędy robocze;
- profil B (14 mm) – standardowe maszyny warsztatowe;
- profil C (22 mm) – maszyny rolnicze i przemysłowe o większych mocach;
- profil D (32 mm) – ciężkie urządzenia budowlane.
Kryteria doboru pasa klinowego
Przy wyborze optymalnego pasa klinowego warto zwrócić uwagę na wiele czynników. Najważniejsze z nich to: moc przenoszona, prędkość obwodowa kół, geometria napędu oraz warunki otoczenia. Kluczowe kryteria obejmują:
- napęd – określenie mocy i momentu obrotowego;
- prędkość obwodowa – by uniknąć nadmiernego nagrzewania;
- zużycie – przewidywany interwał między wymianami;
- temperatura pracy – warunki niskich lub wysokich temperatur;
- wilgotność i obecność substancji chemicznych – wpływ na trwałość;
- dostępność części zamiennych i standardy producenta.
Obciążenie i prędkość napędu
Każdy pas ma ograniczenia co do maksymalnej prędkości liniowej – przekroczenie tego limitu prowadzi do przegrzewania i szybszego zużycie. Obciążenie dynamiczne (skoki momentu) wymaga zastosowania pasów o większym współczynniku bezpieczeństwa. W dokumentacji producenta znajdują się wykresy dopuszczalnych kombinacji prędkości i mocy.
Wybór długości i napięcia
Długość pasa musi odpowiadać odległościom między osiami kół. Nadmierne napięcie może prowadzić do uszkodzeń łożysk, a zbyt luźny pas poślizg, co obniża sprawność układu. Do pomiaru napięcia służą specjalne urządzenia tensometryczne. Producent określa zalecane wartości napięcia dla danego typu pasa.
Materiał i konstrukcja warstw
W głównej mierze pasy składają się z warstwy gumowej połączonej z wkładami wzmacniającymi (kevlarem, włóknem szklanym lub poliestrem). Wybór odpowiednich materiałów determinuje odporność na ścieranie, odkształcenia oraz zdolność tłumienia drgań. Do środowisk o wysokiej wilgotności lub w kontakcie z olejami stosuje się pasy o mieszankach chloroprenowych lub poliuretanowych.
Proces montażu i regulacji

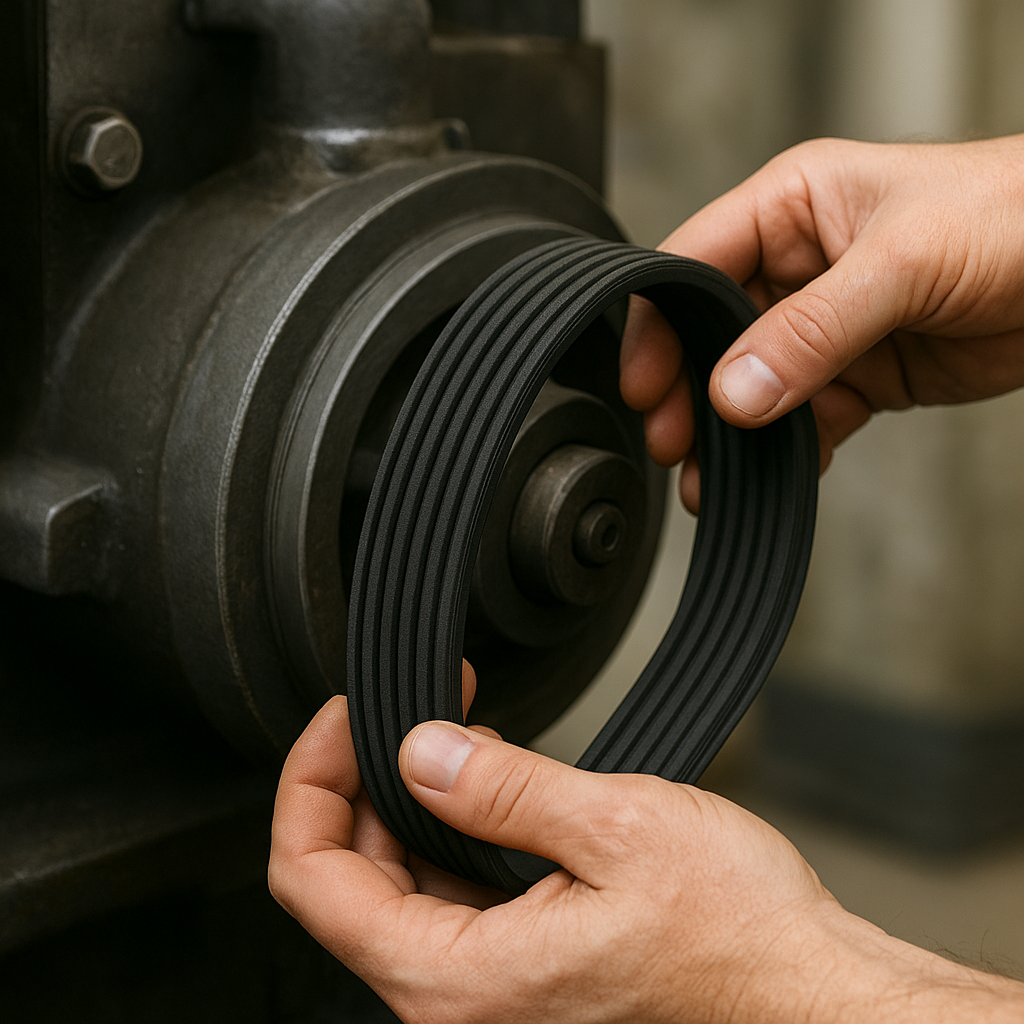

Montaż pasa klinowego wymaga zachowania kilku kroków, by zapewnić długą eksploatację:
- weryfikacja stanu kół pasowych – czystość i brak uszkodzeń;przenoszenie siły zależy od prawidłowego profilu;
- wstępne włożenie pasa bez nadmiernego napięcia;
- użycie tensometru do kontroli napięcie – zgodnie z instrukcją;
- sprawdzenie współosiowości kół, wykorzystanie przyrządów laserowych;
- ostateczne dokręcenie i ponowna weryfikacja napięcia.
Nieprawidłowe osadzenie pasa może prowadzić do jego przesunięcia, szybszego starcia strony bocznej i drgań. Dlatego zaleca się wykonywanie regulacji po krótkim okresie rozruchu, gdy pas już „ułoży się” na kołach.
Konserwacja i diagnostyka eksploatacyjna
Systematyczne kontrole to podstawa utrzymania efektywność pracy napędu. Najważniejsze czynności konserwacyjne to:
- regularne inspekcje stanu pasów – pęknięcia, wybrzuszenia, ścieranie w rowkach;
- czyszczenie kół pasowych z pyłu i zanieczyszczeń;
- monitorowanie smarowanie punktów łożyskowych, by uniknąć przenoszenia zanieczyszczeń na pas;
- pomiar napięcia co najmniej raz na miesiąc, częściej przy dużych wibracjach;
- wymiana pasu według zaleceń producenta lub przy zaobserwowaniu niepokojących oznak.
Wczesne wykrycie ubytków zapobiega poważnym awariom, a odpowiednie konserwacje gwarantują, że napęd będzie pracował bez zarzutu przez długi czas.
Praktyczne wskazówki doświadczonych serwisantów
Doświadczeni użytkownicy pasów klinowych zalecają kilka prostych zasad, które obniżają koszty eksploatacji i poprawiają niezawodność:
- przechowywać pasy w suchym miejscu, z dala od promieni UV i substancji chemicznych;
- unikać używania taśmy klejącej czy sprężonego powietrza do czyszczenia – lepiej zastosować miękką szczotkę;
- przy wymianie pasa warto odnotować datę i godzinę pracy, by lepiej planować kolejną konserwację;
- stosować pasy zamiennie od różnych producentów tylko wtedy, gdy zachowane są parametry techniczne;
- w ekstremalnych warunkach pracy rozważyć dodatkową osłonę pasa przed zabrudzeniami i uszkodzeniami mechanicznymi.
Prawidłowy montaż i regularna kontrola gwarantują, że wybrany pas klinowy będzie działał optymalnie nawet przy wysokich obciążeniach, zapewniając płynną i bezawaryjną pracę maszyn.
