Serwonapęd to zaawansowane rozwiązanie napędowe, które łączy w sobie precyzyjny silnik, zaawansowany regulator oraz elementy sprzężenia zwrotnego. Dzięki temu możliwe jest uzyskanie wysokiej precyzji i dynamicznej regulacji ruchu w szerokiej gamie zastosowań przemysłowych. W artykule przyjrzymy się zasadzie działania, budowie oraz kluczowym obszarom wykorzystania serwonapędów.
Zasada działania serwonapędu
Podstawą działania każdego serwonapędu jest zamknięta pętla regulacji, zwana sprzężeniem zwrotnym. System stale monitoruje aktualną pozycję, prędkość lub moment obrotowy i porównuje je z wartością zadaną. Różnica między tymi sygnałami, zwana błędem regulacji, jest analizowana przez regulator, który generuje sygnał sterujący napędem. Dzięki ciągłemu pomiarowi i korekcji możliwe jest utrzymanie wartości zadanych z wyjątkową dokładnością.
Pętla regulacji
- Wejście: wartość zadana pozycji, prędkości lub momentu.
- Czujnik: np. enkoder inkrementalny lub absolutny, mierzący aktualne parametry.
- Regulator: algorytm PID lub zaawansowane metody adaptacyjne.
- Wzmacniacz mocy: steruje silnikiem na podstawie sygnału z regulatora.
- Wyjście: rzeczywista pozycja/prędkość/moment sprzężone z sensorem.
Elementy składowe serwonapędu
Typowy serwonapęd zbudowany jest z kilku kluczowych komponentów. Każdy z nich pełni istotną rolę w zapewnieniu stabilności, dynamiki i precyzji systemu.

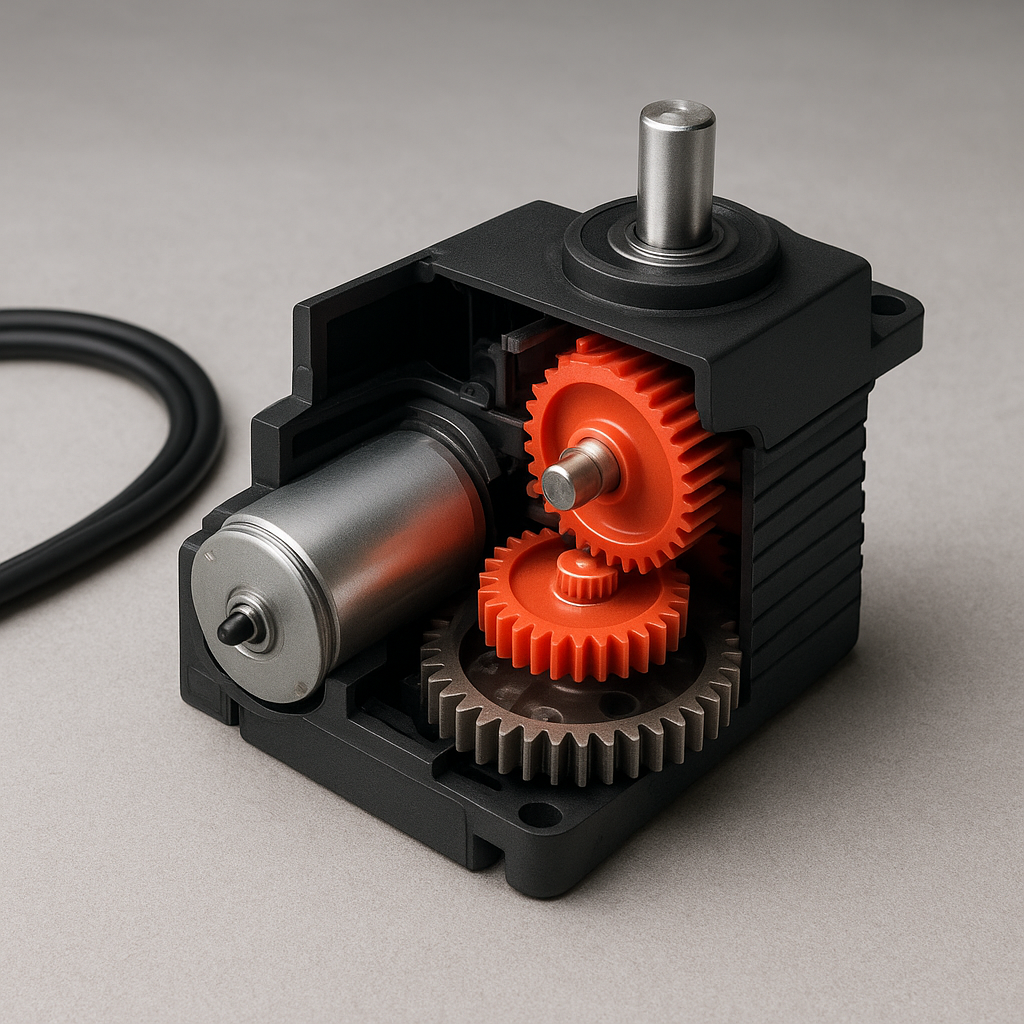

Silnik serwo
Silnik serwo może być prądu stałego (DC) lub prądu przemiennego (AC). Charakteryzuje się niską bezwładnością wirnika oraz dobrze zdefiniowaną charakterystyką momentu obrotowego. Dzięki temu możliwe jest szybkie przyspieszanie i hamowanie.
Regulator serwonapędu
Regulator realizuje algorytm sterowania, najczęściej oparty na klasycznym sterowaniu PID (proporcjonalno-całkująco-różniczkującym). Bardziej zaawansowane napędy wykorzystują metody adaptacyjne, fuzzy logic lub sterowanie predykcyjne. Regulator przetwarza sygnał błędu na sterowanie wzmacniaczem mocy.
Elementy sprzężenia zwrotnego
Do najczęściej stosowanych czujników należą enkodery inkrementalne i absolutne oraz tachometry. Enkodery inkrementalne generują impulsy proporcjonalne do kąta obrotu, zaś absolutne dostarczają informację o bezwzględnej pozycji wału. Tachometry mierzą prędkość obrotową, co ułatwia szybką detekcję zmian.
Wzmacniacz mocy
Wzmacniacz mocy (driver) zamienia sygnały sterujące z regulatora na prąd/napięcie zasilające silnik. W zależności od rodzaju napędu stosuje się przetwornice DC/DC, falowniki lub serwonapędy krokowe z mikrokodowaniem.
Zastosowania serwonapędów
Serwonapędy znajdują szerokie zastosowanie w wielu gałęziach przemysłu, gdzie wymagana jest wysoka precyzja i powtarzalność.
Automatyka przemysłowa
- Roboty przemysłowe – precyzyjne pozycjonowanie i synchronizacja ruchów kilku osi.
- Maszyny CNC – obróbka skrawaniem, frezowanie i wiercenie z mikronową dokładnością.
- Linie montażowe – sterowanie transportem, zaciskami i systemami podawania elementów.
Systemy pakujące i pakowarki
W urządzeniach do pakowania istotne jest szybkie i niezawodne dopasowanie prędkości oraz momentu obrotowego, zwłaszcza przy zmianie formatu opakowań. Serwonapędy zapewniają optymalne sterowanie przy minimalnych stratach energii.
Przemysł tekstylny i drukarski
- Regulacja naciągu włókien lub papieru.
- Synchroniczna praca głowic drukujących.
- Płynne zmiany prędkości w zależności od rodzaju materiału.
Korzyści i wyzwania stosowania serwonapędów
Decydując się na integrację serwonapędu w linii produkcyjnej, warto przeanalizować zarówno zalety, jak i potencjalne trudności.
- Precyzja: wysoka dokładność pozycjonowania i powtarzalność.
- Dynamika: szybkie przyspieszenia i hamowania bez utraty stabilności.
- Energooszczędność: niższe zużycie energii dzięki aktywnemu sterowaniu momentem.
- Elastyczność: możliwość łatwej zmiany parametrów ruchu w oprogramowaniu.
- Koszty: wyższa cena komponentów i konieczność stosowania odpowiednich filtrów oraz ekranowania.
- Kompleksowy montaż: potrzeba precyzyjnego okablowania i kalibracji systemu.
- Ochrona EMC: wrażliwość na zakłócenia elektromagnetyczne wymaga odpowiednich zabezpieczeń.
